はじめに：2026年、半導体の“ルール”が変わる
2026年のいま、半導体産業は単なる技術競争の延長では語れない、大きな転換点に差しかかっています。
これまで業界を牽引してきたのは、「回路をどこまで微細化できるか」というムーアの法則を軸にした進化でした。
しかし、AIの急速な普及と物理的限界により、長く続いてきた“水平分業”の成功モデルが揺らぎ始めています。
こうした変化のただ中で、対照的な2つの巨大プロジェクトが動き出しました。
- TeraFab（テラファブ）
米国で進む、設計から製造までを一体化する「究極の垂直統合」。
宇宙産業やAI、自動運転といった極限用途に向け、4兆円規模の投資で“自前主義”を徹底する挑戦です。 - Rapidus（ラピダス）
日本が国家の威信をかけて取り組む、2nm世代の最先端ロジック半導体の量産プロジェクト。
国内の材料・装置メーカー、IBMやimecとの国際連携を軸に、世界の製造インフラとなることを目指します。
一方は「特定用途のための究極」を追い、もう一方は「世界の技術進化を支える基盤」を築こうとする。
この2つの動きは単なる企業競争ではなく、2030年の産業構造がどの方向へ進むのかを示す“試金石” となりつつあります。
本コラムでは、TeraFab と Rapidus がなぜ今、生まれたのか、そして両者がもたらす産業・社会へのインパクトを多角的に読み解きます。
半導体の“作り方”が変わるということは、私たちの未来の形が変わるということでもあります。その核心に迫っていきます。
TeraFabとは何か ― 「製品」から逆算する、異質な垂直統合モデル
いま半導体業界で最も注目を集めている挑戦が、米国発の TeraFab（テラファブ）構想 です。
これは単なる新工場の建設ではなく、設計から製造、最終製品に至るまでを一気通貫で最適化する“従来モデルとは一線を画す垂直統合モデル” を打ち立てようとする試みです。
従来の半導体産業は、設計・製造・組み立てを別企業が担う「水平分業」を前提に発展してきました。
しかし TeraFab は、“製品から逆算して半導体を作る” という思想を徹底します。
14兆円を投じる「究極の垂直統合」
TeraFab の特徴を端的に表すなら、「外部に頼らない」 という一点に尽きます。
- 巨額投資：総額4兆円規模とも言われる投資が計画され、国家プロジェクト級の資本が動いている。
- インテルの参画：かつてのIDM（垂直統合型メーカー）の象徴であるインテルが加わることで、最先端製造と高度な設計が一体化する体制が整いつつある。
- 背景思想：Tesla や SpaceX が示してきた「製品企業による内製化」の極限形。外部調達では到達できない性能を、自らの手で作り込む。
TeraFab が目指すのは、“チップを作る工場”ではなく、“製品の性能を決定づける中枢” です。
宇宙・AI・自動運転 ― 「極限環境」へのドメイン最適化
なぜここまで徹底した自前主義に向かうのか。
その理由は、汎用チップでは到達できない領域を狙うため です。
TeraFab が想定するのは、宇宙空間、AI学習、自動運転など、極限環境での“特化性能” が求められる用途です。
| 課題 | アプローチ | 狙い |
| データ転送の限界 | ロジックとHBMの密結合 | 帯域ボトルネックを解消し、AI処理を飛躍的に高速化 |
| 配線距離と遅延 | 3D実装の標準化 | 省電力化と小型化を同時に実現 |
| 宇宙空間での信頼性 | 放射線耐性・熱対策を設計段階から組み込む | 過酷環境での安定動作 |
TeraFab は、「用途に合わせてチップを作る」のではなく、「用途に合わせてシステム全体を作り替える」 という発想で動いています。
半導体を「部品」から「付加価値の核」へ
TeraFab にとって、半導体はもはや“調達する部品”ではありません。
イーロン・マスク氏が示唆する「宇宙空間での製造」まで視野に入れた、製品価値の中心そのもの です。
従来の半導体産業が重視してきたのは、
「いかに効率よく、安く、大量に作るか」。
しかし TeraFab はその逆を行きます。
- “製品ファースト”の思想
- システム全体の性能を最大化するための製造工程
- 標準規格よりも用途最適を優先
この思想こそが、TeraFab を従来の半導体メーカーとはまったく異なる存在にしています。
ラピダスとは何か ― 日本の威信をかけた「次世代ファウンドリ」への挑戦
TeraFab が“特定用途に最適化された閉じた工場”を目指すのに対し、Rapidus（ラピダス） はその対極に位置します。
世界中の設計企業が利用できる 「オープンな製造プラットフォーム」 を日本国内に築き、最先端ロジック半導体の量産を担うことを目指す国家級プロジェクトです。
日本が長年抱えてきた「最先端プロセスの空白地帯」を埋め、再び世界の半導体産業の中心に返り咲くための、極めて重要な挑戦でもあります。
2nm世代の量産を実現する「世界の製造拠点」
ラピダスの最大の使命は、2nm世代のロジック半導体を日本国内で量産すること にあります。
これは単なる技術的挑戦ではなく、世界のサプライチェーンにおける“日本の再定義”を意味します。
● ファウンドリ（製造受託）モデルの採用
ラピダスは自社製品を持たず、TSMCと同じく外部の設計企業（ファブレス）からの注文を受けて製造に特化します。
これにより、世界中のAI企業、スタートアップ、通信企業などが利用できる“開かれた製造基盤”となります。
● 国家級のエコシステム構築
- 日本政府の強力な支援
- 国内の材料・装置メーカーの総動員
- IBM・imec との国際連携
これらを組み合わせ、2nm世代のプロセス技術を短期間で立ち上げる体制を整えています。
● 独自の強み：Short TAT（短納期）
ラピダスは、設計から試作・量産までの期間を大幅に短縮する Short TAT を差別化要因としています。
これは、AIスタートアップのように「スピードが命」の企業にとって大きな魅力となります。
汎用性と高品質を両立する「プロセス最適化」
TeraFab が“用途特化”で性能を尖らせるのに対し、ラピダスは 「誰が使っても高性能・高品質」 を実現するためのプロセス最適化を追求します。
| 重点項目 | アプローチ | 狙い |
| 最先端露光技術 | EUV露光装置のフル活用 | 超微細化による高性能・省電力化 |
| 量産能力の安定 | 高歩留まり・品質管理の徹底 | 安定供給と地政学リスクの低減 |
| 顧客エコシステム | 多様な顧客に対応する設計支援 | 世界中のハイテク企業を取り込み稼働率の最大化 |
ラピダスが目指すのは、「世界標準の2nmプロセス」 を日本で確立することです。
日本が挑む「半導体復権」のラストチャンス
ラピダスにとって、2nmの量産は単なるビジネスではありません。
これは 日本の産業競争力を再構築するための国家戦略 です。
日本はこれまで、装置・材料・精密加工といった分野で世界トップクラスの技術を持ちながら、最先端ロジックの量産からは長く離れていました。
ラピダスは、この“空白”を埋める最後のチャンスとも言えます。
- 日本の強み（装置・材料・品質文化）を結集する
- 世界のインフラを支える製造拠点として再浮上する
- 地政学的に安全な供給網を提供する
TeraFab が「自社最適」を突き詰める存在だとすれば、ラピダスは 「世界のためのインフラ」 を担う存在です。
この違いこそが、両者の立ち位置を決定的に分けています。
構造比較 ― 統合 vs 分業
TeraFab と Rapidus の違いは、単なる企業戦略の差ではありません。
両者は 「半導体をどう作るべきか」 という根本思想の違いから生まれた、2つの未来像の対立でもあります。
産業モデルの対比：Apple型か、TSMC型か
両者の違いを最もわかりやすく表すなら、
TeraFab は「Apple型」、Rapidus は「TSMC型」 と言えます。
TeraFab は、製品企業が自らの理想を実現するために、チップから製品までを内製化するモデル。
Rapidus は、世界中の設計企業が利用できる“開かれた製造インフラ”として機能するモデルです。

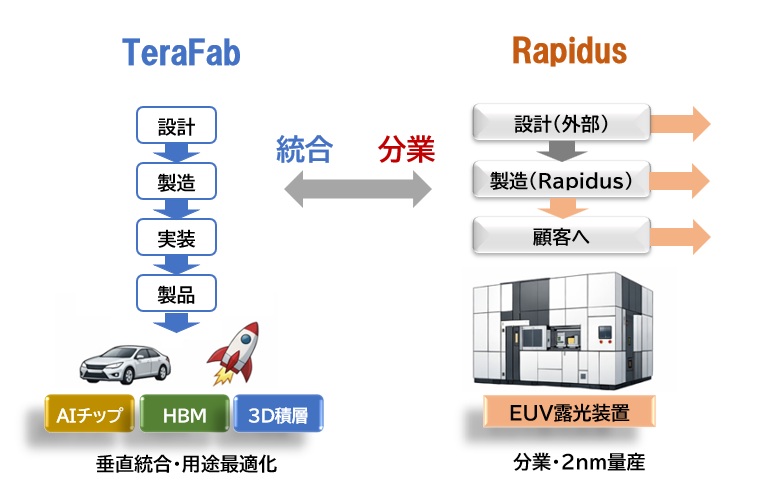

| 比較項目 | TeraFab（統合モデル） | Rapidus（分業モデル） |
| 主体・背景 | Tesla / SpaceX 系（製品企業） | 日本政府主導 / IBM・imec との連携 |
| ビジネス形態 | 垂直統合（設計〜製造〜製品） | ファウンドリ（製造受託） |
| 主なターゲット | 自社製品（AI・自動運転・宇宙） | 外部の設計企業（汎用ロジック） |
| 最適化の方向 | システム最適（製品性能の最大化） | プロセス最適（歩留まり・汎用性） |
| 収益源 | 最終製品の販売利益に内包 | 製造受託による直接収益 |
TeraFab は 「製品のためにチップを作る」。
Rapidus は 「世界のためにチップを作る」。
この違いが、両者の構造を決定づけています。
技術思想の分岐：用途特化か、汎用基盤か
両者の違いは、技術を「何のために使うか」という思想レベルにまで及びます。
● TeraFab の思想：用途特化で突き抜ける
TeraFab は、宇宙空間やAI学習、自動運転など、特定用途に最適化された“尖った性能” を追求します。
- 標準規格よりも用途最適を優先
- チップ単体ではなく“システム全体”の勝利を重視
- 外部調達では得られない性能を自前で作り込む
つまり、「これしかできないが、世界最速」 を狙うモデルです。
● Rapidus の思想：汎用で世界を支える
一方、ラピダスは 「誰が使っても高品質・高性能」 を実現する汎用ロジックの供給を目指します。
- 世界標準の2nmプロセスを確立
- 多様な顧客が利用できる設計支援体制
- 高歩留まり・安定供給を最優先
こちらは、「何にでも使えるが、品質は世界最高」 を目指すモデルです。
TeraFab と Rapidus は、“統合 vs 分業” 、“用途特化 vs 汎用基盤” という、半導体産業の根本思想の分岐点に立っています。
どちらが優れているという話ではなく、どちらも現代の半導体が抱える限界に対する異なる解答 です。
なぜ今、この2つのモデルが現れたのか
TeraFab と Rapidus は、一見すると正反対の戦略を採る存在です。
しかし、その根底には 「従来の半導体の作り方では、もはや限界に達している」 という共通の危機感があります。
微細化の限界、AI需要の質的変化、そして地政学リスク。
これらが同時に押し寄せたことで、半導体産業は“水平分業”という長年の成功モデルを見直さざるを得なくなりました。
物理限界：微細化という「魔法」の終焉
半導体の進化は長らく、「回路を小さくすれば性能が上がり、コストも下がる」 というムーアの法則に支えられてきました。
しかし、2nm世代という原子レベルの領域に到達し、状況は一変します。
● 微細化のコストが急増
1世代進めるための開発費・設備投資は天文学的な規模に膨れ上がり、従来のビジネスモデルでは回収が難しくなっています。
● 熱と電力の壁
回路を詰め込みすぎたチップは熱を持ち、電力効率が低下。
AIが求める計算量を“チップ単体の進化”だけで支えることが難しくなりました。
この限界が、
- TeraFab：システム全体で性能を引き上げる方向へ
- Rapidus：微細化の極限を量産技術で支える方向へ
という分岐を生みました。
AI需要の構造変化：スピードから「統合」へ
AIの爆発的な普及により、求められる性能の基準が変わりました。
かつては「計算速度」が最重要でしたが、現在は“システムとしての総合力” が問われています。
● メモリ帯域のボトルネック
計算エンジンがいくら速くても、データの通り道（帯域）が狭ければ性能は頭打ちになります。
● チップレットと3D実装の台頭
1つの巨大チップを作るのではなく、複数の最適なチップを積み上げる“マンション構造”が主流に。
ここで両者の方向性が分かれます。
- TeraFab：マンションの“建物全体”を設計し、自前で建てる
- Rapidus：マンションの“最高品質の部屋（2nmチップ）”を作る
AI需要の変化が、両者の戦略を後押ししています。
地政学と供給安全保障
半導体は国家の安全保障に直結する存在となり、「どこで作るか」 が極めて重要になりました。
● 背景にある3つの大きな流れ
| 変化の要因 | 従来モデルの影響 | 新モデルへの期待 |
| 微細化の限界 | コスト効率の悪化 | 実装技術（3D）での差別化 |
| AI需要 | 汎用チップの限界 | HBMなどとの高度統合 |
| 地政学 | 台湾一極集中のリスク | 日米など安全地域での製造 |
- TeraFab は、供給網を自社内に閉じることでリスクを最小化。
- Rapidus は、日本という地政学的に安定した地域で“世界の製造拠点”を担う。
どちらも、地政学リスクを前提にした新しい供給モデルです。
TeraFab と Rapidus が同時に現れたのは偶然ではありません。
微細化の限界、AI需要の変化、地政学リスクという 3つの構造変化が同時に起きた結果 です。
- TeraFab：統合で限界を突破する道
- Rapidus：分業を進化させて世界を支える道
装置メーカーへの影響 ― 「前工程」から「後工程」への主戦場シフト
半導体の“作り方”が変われば、必要とされる装置も変わります。
TeraFab と Rapidus が示す2つのモデルは、装置メーカーに求められる役割を大きく塗り替えつつあります。

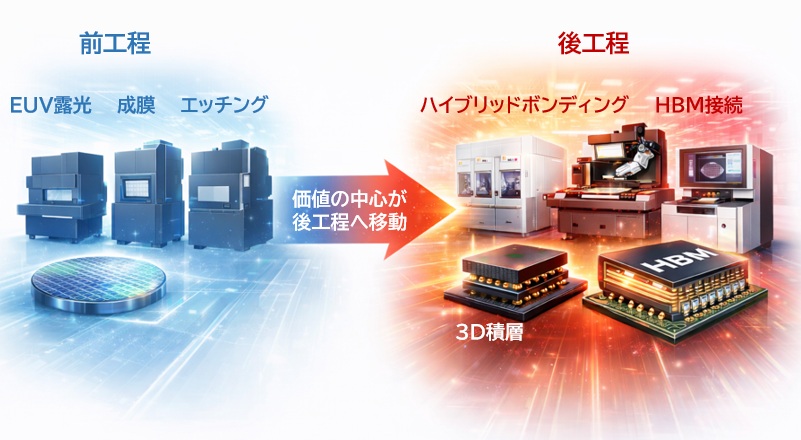

これまで半導体製造の主役は、シリコンウエハ上に回路を描く 前工程（フロントエンド） でした。
しかし、3D実装やチップレットが主流になるにつれ、後工程（パッケージング） が性能を左右する比重が急速に高まっています。
ラピダスが支える「前工程」の進化
ラピダスは、2nm世代の量産を実現するために、前工程へ大規模な投資を行っています。
ここでは、従来型の微細化技術を極限まで磨き上げる装置が主役となります。
● ASML（露光）
2nmの微細パターンを描くための中核となるのが、EUV露光装置です。
ラピダスの競争力は、この装置をいかに安定運用し、歩留まりを高められるかにかかっています。
● Applied Materials / TEL（成膜・エッチング）
均一で高品質な膜を形成し、原子レベルで削り取る工程は、2nm世代ではさらに精度が求められます。
装置メーカーの技術力が、量産の成否を左右します。
● 前工程の本質
ラピダスが追求するのは、「いかに微細な回路を、安定して大量に作るか」 というプロセス最適化です。
これは、水平分業モデルの“王道”であり、世界標準の2nmプロセスを日本で確立するための基盤となります。
TeraFab が牽引する「後工程」の主役化
一方、TeraFab が重視するのは、チップを切り出し、積み上げ、つなぐ 後工程（パッケージング） です。
AI・宇宙・自動運転といった用途では、チップ単体の性能よりも 「どうつなぐか」 が性能の半分を決めるためです。
ここで、日本企業の技術が一気に主役へと躍り出ます。
| カテゴリ | 主な企業 | 役割 |
| 接合 ボンディング | EV Group（EVG） 東京エレクトロン（TEL） Besi（BE Semiconductor） | 3D積層・チップレット・HBM接続の中核。 ハイブリッドボンディングの量産化が性能を左右する。 |
| CMP | 荏原製作所（Ebara） Applied Materials Lam Research | 積層のための“完璧な平坦化”が必須。 数nmレベルの凹凸が歩留まりに直結する。 |
| 洗浄 | SCREENホールディングス 東京エレクトロン（TEL） ACM Research | 接合面の微細な汚れが致命傷になるため、洗浄の重要度が急上昇。 3D実装時の界面品質を左右する。 |
| 検査 計測 | KLA 日立ハイテク Onto Innovation | 欠陥検査から“システム性能保証”へ役割が拡大。 積層界面の欠陥検出が新たな焦点に。 |
特に、
- ハイブリッドボンディング
- 熱対策（サーマルマネジメント）
などは、TeraFab のような統合モデルにおいて成長の柱となります。
「裏方」から「価値の決定者」へ
これまで後工程は、前工程で作られたチップを保護する“裏方”の役割でした。
しかし、TeraFab のような統合モデルでは、後工程が 「性能の決定者」 へと格上げされます。
- チップ同士をどう積むか
- どれだけ熱を逃がせるか
- どれだけ短い距離で信号をつなげるか
これらが、AIや宇宙用途の性能を大きく左右します。
つまり、後工程装置は今後、「付加価値を生む中心」 として産業の主戦場へと浮上していきます。
勝敗シナリオ ― 「垂直統合」と「水平分業」の分岐点
TeraFab と Rapidusは、どちらが次世代の覇権を握るのか。
この問いは単純な勝敗では語れません。両者はそもそも“解こうとしている問題”が異なり、成功の基準もまったく違うからです。
TeraFab は 「製品としての勝利」 を目指し、
Rapidus は 「世界の製造インフラとしての信頼」 を目指す。
TeraFab の勝算 ― 投資4兆円を回収する「システムの勝利」
TeraFab の成否は、チップ単体の性能では決まりません。
鍵を握るのは、そのチップを搭載した最終製品（車・ロケット・ロボット）が市場を支配できるかどうか です。
● 成功の鍵：インテルとの相乗効果
インテルが持つ製造知見とパッケージング技術を取り込み、4兆円規模の投資を 「開発スピード」 に変換できるかが最大の焦点です。
- TSMC に依存しない供給網
- 製品サイクルの高速化
- 用途特化による圧倒的な差別化
これらが実現すれば、他社が追随できない“閉じた帝国”が成立します。
● リスク：巨大プロジェクト特有の「遅延」
TeraFab の最大の弱点は、計画の壮大さそのものです。
- ハイパーループ構想のように停滞する可能性
- 宇宙空間での製造など未知領域のコスト膨張
- 投資回収の長期化
特に、後工程の高度化や宇宙用途の特殊要件は、予想外の遅延を引き起こすリスクがあります。
ラピダスの勝算 ― 2nm量産による「信頼のインフラ化」
ラピダスの成功は、
「世界中のファブレス企業にとって欠かせない存在になれるか」
にかかっています。
● 成功の鍵：圧倒的な Short TAT（短納期）
TSMC が“量”で勝負するなら、ラピダスは 「速さと柔軟性」 で勝負します。
- IBM 直系の2nm技術
- 試作〜量産までの高速立ち上げ
- AIスタートアップや新興企業を取り込むスピード感
これらが実現すれば、後発であっても十分に勝機があります。
● リスク：顧客確保と歩留まりの壁
ラピダスが直面する最大の課題は2つ。
- 顧客をどれだけ確保できるか
- 量産開始時に歩留まりを安定させられるか
TSMC がすでに2nmの量産体制を固めつつある中、後発として市場を奪うのは容易ではありません。
歩留まりが低ければ、収益化は大きく遅れます。
産業地図を塗り替える「2つの共存」
最終的に、TeraFab と Rapidus は “どちらかが勝つ” という関係にはならない可能性が高いと考えられます。
| シナリオ | 産業への影響 |
| 統合モデルの台頭 | 宇宙・防衛・自動運転など、特定分野で“チップから製品まで一社が支配する”クローズドな帝国が誕生。 |
| 新・分業モデルの確立 | ラピダスが2nmの標準インフラとなり、世界中の多様なアイデアが「日本製の脳」として形になる。 |
| ハイブリッドな未来 | 基幹部分は TeraFab が内製し、周辺の汎用部品は Rapidus のようなファウンドリが支える多層構造へ。 |
半導体はもはや「安く大量に作るもの」ではなく、
“目的に合わせて最適化するもの” へと変質しました。
- TeraFab は 「製品のための究極」
- Rapidus は 「世界のための土台」
この2つの挑戦が、2030年の産業地図を大きく塗り替えていきます。
より大きな視点 ― 半導体は「文明を動かすOS」へ
TeraFab と Rapidus が描く未来は、単なる産業競争の話にとどまりません。
その先には、社会の構造そのものが変わる可能性 が広がっています。
半導体はもはや電子機器の“部品”ではなく、
人類の文明を動かす「基盤システム（OS）」 へと進化しつつあります。
「計算資源」が国家の力となる時代
かつて石油が「産業の米」と呼ばれたように、
これからの時代は 「計算能力（Computing Power）」 が国力を決める要素になります。
● 民主化か、独占か
- Rapidus が目指すのは、世界中の企業が利用できる“開かれた計算基盤”。
→ 最先端技術の民主化を支える存在。 - TeraFab は、特定用途にリソースを集中させる“閉じた最適化”。
→ 一点突破で圧倒的な性能を狙う存在。
どちらも、計算資源が社会の隅々まで浸透する未来を前提にしています。
● エネルギーとの共生
膨大な計算には膨大な電力が必要です。
TeraFab の3D実装や Rapidus の2nm微細化は、
「少ない電力で最大の計算を行う」 という地球規模の課題への解答でもあります。
宇宙と地上、シームレスに繋がるインフラ
TeraFab が描く「宇宙での製造」というビジョンは、人類の活動領域が本格的に地球外へ広がる未来を示唆しています。
● 過酷環境を前提とした設計
宇宙、深海、極地は、これまで半導体が苦手としてきた領域であり、用途特化の“ドメイン最適化”が進むことで、人類の探索範囲は劇的に広がります。
● リアルタイム・デジタルツイン
地上の交通、インフラ、気象、宇宙空間の状況までを、高性能チップがリアルタイムでシミュレーションする社会。
物理世界とデジタル世界が完全に融合し、「現実のコピー（デジタルツイン）」が常に最新の状態で存在する世界 が実現します。
私たちはどのような未来を選ぶのか
TeraFab と Rapidus は、「一社による究極の垂直統合」 と「世界を支える水平分業の進化」 という、まったく異なる未来像を提示しています。
| 視点 | 2030年の社会像 |
| 技術の進化 | 3D積層や新素材により、物理限界を突破した超性能が当たり前に。 |
| 産業の姿 | 目的に特化した“尖った進化”と、それを支える“強靭なインフラ”が共存。 |
| 私たちの生活 | 半導体を意識することなく、高度な知能が社会の隅々まで行き渡る。 |
おわりに
2026年、私たちは大きな転換点に立っています。
TeraFab とラピダスという、全く異なるアプローチで未来を切り拓こうとする2つの巨大な意志。
それらが衝突し、あるいは補完し合うことで生まれる新しいエネルギーこそが、次世代の半導体産業を、そして私たちの文明を次のステージへと押し上げる原動力となるのです。
