AIの進化は、これまでGPUやHBM、先端パッケージといった“計算側”の技術に注目を集めてきました。しかし、AIモデルが巨大化し続ける現在、次のボトルネックとして急浮上しているのが「通信」です。
本コラムでは、AIデータセンターを支える光通信サプライチェーンを注目し、なぜ日本企業がこの領域で強いのか、そして2035年に向けてどんな勝機があるのかを解説します。
【連載コラム（全3回）】
- 【第１回】2030年、AI産業のボトルネックは通信へ移るーGPUの次に不足するもの
- 第2回】2035年のAI競争を左右するのはレーザーだった／ 光電融合サプライチェーンの知られざる主役
- 【第3回】2035年、AI覇権の鍵は光通信だった―日本企業が握る次世代インフラの勝機（本稿）
はじめに
生成AIは、わずか数年で世界の産業構造を大きく変える存在になりました。
かつてAI競争の中心はGPUでしたが、現在はHBMや先端パッケージ、そして通信インフラへといった周辺領域へと関心が移りつつあります。
AIクラスタは数千台から数万台、将来的には数十万台規模へ拡大すると予測され、GPU単体の性能よりも、GPU同士をいかに高速かつ低消費電力で結ぶかが、システム全体の性能を左右するようになりました。
その鍵を握るのが光通信です。
光通信は、レーザー、光ファイバー、光コネクタ、光半導体材料など、多数の部品と高度な製造技術によって成立する巨大なサプライチェーンです。
そして、その中核部分の多くを日本企業が担っています。
日本はGPU市場では主役になれませんでした。
しかし、光通信という“AIの裏側のインフラ”では、依然として世界トップクラスの技術と供給網を維持しています。
本コラムでは、次の3点を中心に解説します。
- なぜ光通信で日本企業が強いのか
- 2035年のAIインフラで何が価値を持つのか
- 日本企業がどこで勝機をつかめるのか
を読み解いていきます。
1．日本はなぜGPUで敗れたのか
1-1. 日本が世界を席巻していた時代
1980年代、日本の半導体産業は世界市場の約半分を占め、DRAMで圧倒的な存在感を誇っていました。製造技術・品質管理・量産能力の高さが競争力の源泉となり、NEC、東芝、日立製作所などが世界ランキング上位を独占していた時代です。
しかし、この成功体験は『大量生産で勝つ』という価値観を固定化させ、後の産業構造の変化に対応する柔軟性を奪うこととなり、DRAM中心の時代には最適だった強みが、次の時代には必ずしも通用しませんでした。
1-2. 半導体の価値が“メモリー”から“演算アーキテクチャ”へ移動した
1990年代以降、PCとインターネットの普及により、半導体の価値は「大量生産」から「高性能計算」へと移っていきました。
CPUが主役となり、さらに2000年代後半にはGPUが高い並列計算能力を武器に、科学技術計算や機械学習へ活用されるようになりました。
この変化は、半導体産業が『製造力』から『設計力・アーキテクチャ力』へ移ったことをあらわします。
日本企業は製造技術では世界トップクラスでしたが、アーキテクチャ主導の競争においては、米国企業が圧倒的に優位でした。
GPU時代の勝者は「半導体を作る企業」ではなく、「計算アーキテクチャを設計し、ソフトウェアを握った企業」だったのです。
1-3. NVIDIAが築いた、揺るがない強み
NVIDIAが勝った理由はGPUそのものではありません。
最大の強みは、GPUそのものではなく、『CUDA』を中心としたソフトウェアと開発者エコシステムにあります。
関連記事：NVIDIA CUDA-X
GPUを使った並列計算を容易にし、「研究者 → 開発者 → 企業 → クラウド事業者」へと波及する巨大なネットワーク効果を生み出しました。
この構造は、単なる半導体メーカーではなく、プラットフォーム企業としての地位を確立したこととなりました。
日本企業が得意とする「高品質なハードウェア」だけでは、このエコシステム競争に太刀打ちできず、GPU市場は、もはや“部品の性能”ではなく、“開発環境とコミュニティ”で勝敗が決まる世界へと変わっていました。
1-4. それでも日本が持ち続けた技術と、次のチャンス
GPU競争では遅れを取った日本でしたが、すべてを失ったわけではありませんでした。
むしろ、世界が見落としがちな基盤領域では、依然として強い存在感を保持していました。
- 半導体材料
- 製造装置
- 光通信部品
これらはAIインフラの根幹を支える技術であり、短期間で追いつける分野ではありません。
特に光通信は、高い材料技術・精密加工・量産ノウハウが要求され、日本企業が長年蓄積してきた強みがそのまま競争力となりました。
そしてAI産業のボトルネックは、『GPU → HBM → CoWoS → 通信』へと段階的に移りつつあります。
次の競争は、演算装置ではなく“通信インフラ”で起きると考えられます。
そして、この領域こそ、日本企業が強い存在感を発揮できる場所となるでしょう。

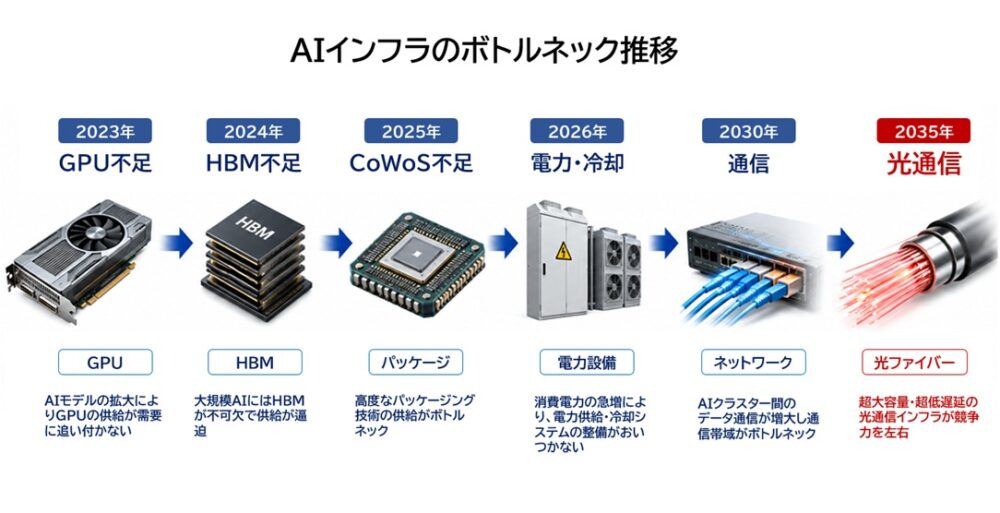

●AIインフラのボトルネック推移
| 年度 | 主なボトルネック | 背景 |
| 2023 | GPU | AI需要急増 |
| 2024 | HBM | GPU搭載メモリ不足 |
| 2025 | CoWoS | 先端パッケージ不足 |
| 2026 （予想） | 電力・冷却 | 消費電力急増 |
| 2030 （予想） | 通信 | GPU台数増加 |
| 2035 （予想） | 光通信 | 通信量爆発 |
2．光通信で日本が強い理由
2-1. AI時代に再び注目される光通信
AIクラスタの規模は、今後数万〜数十万GPU規模へ拡大すると予測されています。
この規模になると、GPU単体の演算性能よりも、ノード間通信の帯域・レイテンシ・消費電力がシステム性能を左右します。
特に、AI学習では All-to-All 通信が頻発し、電気配線では、配線密度・伝送損失・消費電力といった物理限界が顕在化します。
そのため、
- 波長多重（WDM）による高密度化
- 光スイッチングによるトポロジ最適化
- シリコンフォトニクスによる短距離光配線の重要性
が増しています。
光通信は、長距離だけでなく、データセンター内の短距離領域（数m〜数百m）でも電気配線を置き換える段階に入りつつあり、ここで日本企業の技術蓄積が再評価されています。
2-2. 日本企業は「黒子」の技術に強い
日本企業は、最終製品よりも材料・プロセス・精密加工といった基盤技術に強みを持っています。
光通信システムは、以下のように多層構造で成り立っています。
- レーザー（DFB/DBR、量子井戸構造、InP系材料）
- 光変調器（LiNbO₃、Siフォトニクス、III-Vハイブリッド）
- 光ファイバー（低損失石英ガラス、クラッド制御）
- 光コネクタ（フェルール精度、端面研磨技術）
- 受光器（PIN/APD、TIA回路）
これらは材料純度・結晶性・加工精度・表面処理など、地味ながら高度な技術の積み重ねで成り立っています。
日本企業はこの“黒子の技術”で世界トップクラスの品質を維持しており、AIインフラの信頼性を支える重要な役割を果たしています。
2-3. 光通信は一朝一夕では作れない
光通信は、単なる設計力だけでは成立しません。
たとえば、光ファイバーは、0.17 dB/km級という低損失を実現するために、石英ガラスの不純物（OH基、金属イオン）を極限まで排除する必要があります。
また、光コネクタはサブミクロン精度のフェルール同軸度が求められ、端面研磨もナノレベルで制御されます。
レーザーにおいても、
- InP基板の結晶欠陥密度、
- 量子井戸の厚み制御、
- DBR反射率の均一性、
- 高温動作時の波長シフト抑制
など、量産レベルでの安定性が要求されます。
これらは数十年単位の材料技術・製造ノウハウが必要であり、短期間で追いつける分野ではありません。
AIブームで新規参入が増えても、日本企業の優位性が揺らぎにくい理由がここにあります。
2-4. 日本企業が握る「見えないインフラ」
AIデータセンターでは、
- サーバー間（ToR〜EoR間）
- ラック間
- データセンター間（メトロ・長距離）
のすべてで光通信が使われます。
特にAI向けクラスタでは、光配線の本数が数万〜数十万本規模に達し、接続品質のばらつきがシステム全体のBER（Bit Error Rate）や再送回数に影響します。
日本企業が強い領域は、まさにこの“見えないインフラ”です。
- 光ファイバー：低損失・高耐久・曲げ耐性
- 光コネクタ：フェルール精度、端面品質、挿抜耐久
- レーザー：高出力・高信頼性・長寿命
- 材料：高純度石英、III-V族化合物、光学接着剤、研磨材
これらはAIデータセンターの稼働率、消費電力、保守コストに直結するため、品質の高さがそのまま価値になります。
2-5. 2035年に向けて注目すべき4社
光通信サプライチェーンを俯瞰すると、日本企業は複数の重要領域で世界的な存在感を示しています。
- 古河電気工業・住友電気工業
- 低損失ファイバー、海底ケーブル、曲げ耐性ファイバー
- ガラス材料・VAD/OVD製法の技術蓄積
- フジクラ
- 高精度光コネクタ、MTフェルール、マルチファイバー接続技術
- データセンター向け高密度配線で強み
- 三菱電機
- InPレーザー、DFB/EML、光トランシーバー向け光デバイス
- 高温動作・長寿命設計で高評価
- 材料メーカー各社（石英ガラス、III-V族エピウエハーなど）
- 光ファイバー用石英材料、III-V族エピウエハー、フォトレジスト
- 光学接着剤・研磨材などのプロセス材料
これらの企業は、単なる部品メーカーではなく、AIインフラの性能と信頼性を左右する基盤技術を担っています。
2035年に向けて通信需要が指数関数的に増加すれば、日本企業の価値はさらに高まる可能性があります。

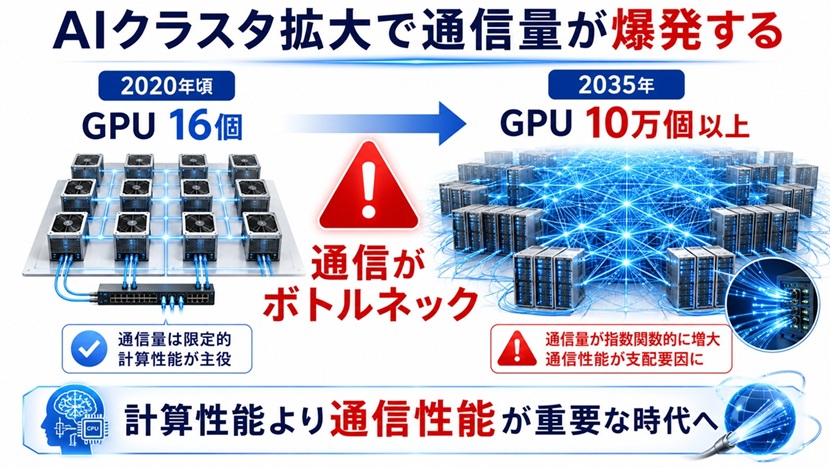

AIの進化は、単にGPUの性能向上だけで実現されているわけではありません。
近年は数万～数十万個のGPUを連携させて学習や推論を行う大規模クラスタが主流となりつつあります。
その結果、GPU同士を接続する通信量が急増し、AIインフラのボトルネックは「計算」から「通信」へ移行しつつあります。

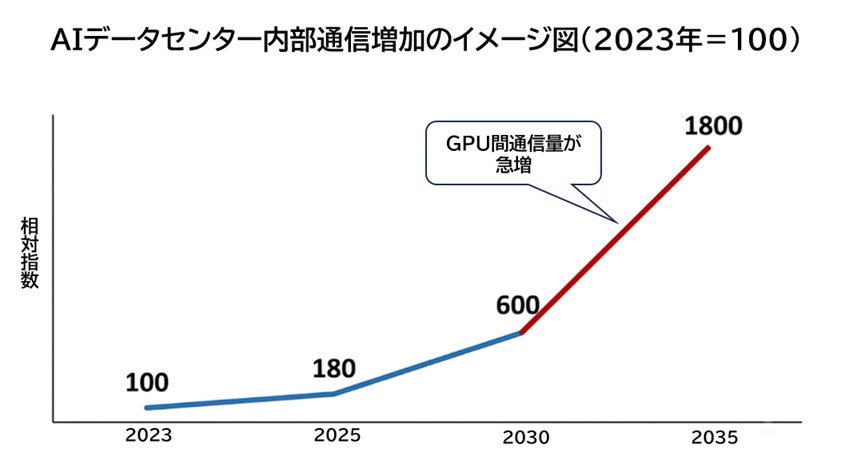

下図は、その変化をイメージとして示したものです。

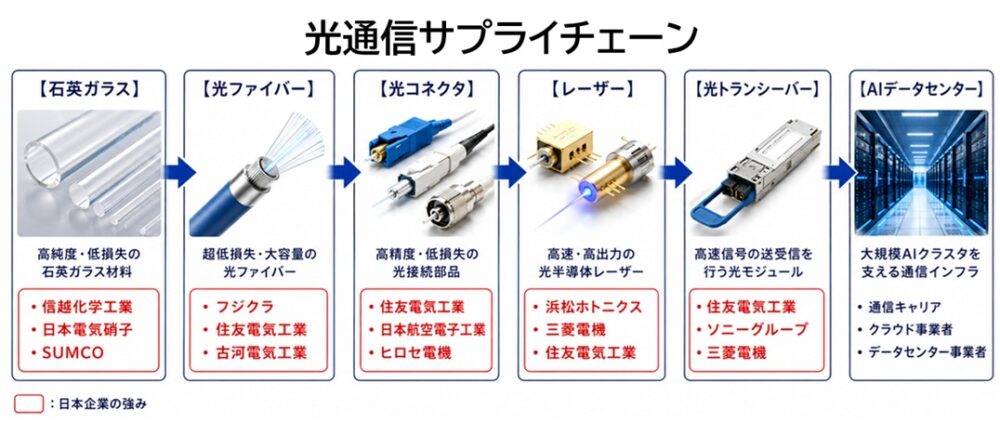

3．日本企業が握る光通信サプライチェーン
AIインフラの主役として注目されるのはGPUやAIサーバーですが、それらが性能を発揮するためには、膨大なデータを高速かつ低消費電力で運ぶ光通信ネットワークが不可欠です。
このネットワークを構成するのが、光ファイバー、光コネクタ、レーザー、光半導体材料といった多様な光通信部品です。
そして興味深いことに、このサプライチェーンの多くの領域で、日本企業は依然として世界トップクラスの競争力を持っています。
3-1. 光ファイバー：長距離・高密度通信を支える基盤技術
光ファイバーは、AIデータセンター内部の短距離配線から、データセンター間を結ぶ長距離通信まで、幅広い用途で使用されます。
特にAI向けクラスタでは、低損失・曲げ耐性・高信頼性が特に重要になります。
日本企業の強みは以下の点にあります。
- VAD/OVD製法による高純度石英ガラスの製造技術
- 0.17 dB/km級という低損失ファイバーを量産できる能力
- 海底ケーブル向けの高耐久ファイバー
- 曲げに強いBIF（Bend-Insensitive Fiber）技術
古河電気工業や住友電気工業は、これらの技術を長年蓄積しており、世界の通信インフラを支える主要メーカーとして高い評価を受けています。
AIデータセンターが増えるほど、光ファイバー需要は確実に増加し、2035年に向けて安定成長が見込まれます。
3-2. 光コネクタ・光配線：高密度化と精密加工が求められる領域
AIデータセンター内部では、数万〜数十万本規模の光配線が敷設されます。
このとき、接続部の品質が通信性能を大きく左右するためです。
光コネクタでは、
- フェルール同軸度のサブミクロン精度
- 端面研磨のナノレベル制御
- 多芯（MT）フェルールの高密度実装
- 挿抜耐久性や低反射（RL）特性
が求められます。
フジクラは、MTフェルールや高精度コネクタで世界的な存在感を持ち、データセンター向け高密度配線で強みを発揮しています。
AIクラスタの規模が拡大するほど、光コネクタの需要は指数関数的に増加し、品質の高さがそのままシステムのBERや保守コストに影響します。
3-3. レーザー・光デバイス：光通信の心臓部を担う日本企業
光通信の中核を成すのはレーザーです。
どれほど優れたシリコンフォトニクス技術があっても、光源となるレーザーがなければ通信は成立しません。
AIデータセンター向けレーザーでは、
- InP系DFB/EMLレーザーの高出力化
- 高温動作時の波長安定性
- 量子井戸構造の均一性
- 長寿命・高信頼性
が求められます。
三菱電機は、InPレーザーや光トランシーバー向け光デバイスで長年の実績を持ち、世界的に高い評価を受けています。
AI向け光トランシーバーの需要が急増する2030年代には、レーザー供給網が新たなボトルネックになる可能性があります。
3-4. 光半導体材料・ガラス材料：日本が最も強い“基盤層”
光通信は“材料産業”としての側面も強い分野です。
光ファイバー用ガラス材料、III-V族化合物材料、光学接着剤、研磨材など、多くの材料領域で日本企業が強みを持っています。
特に重要なのは以下の点です。
- 高純度石英ガラスの製造技術
- InP/GaAsエピウエハーの結晶品質
- フォトレジスト・CMPスラリーなどのプロセス材料
- 光学接着剤・封止材の信頼性
これらは最終製品には見えませんが、光通信デバイスの性能と歩留まりを根本から左右する“基盤層”です。
日本企業はこの領域で世界シェア上位を維持しており、AIインフラの拡大とともに需要が増加します。
3-5. AIインフラ全体で見たときの日本企業のポジション
光通信サプライチェーンにおいて、日本企業は以下に深く関与しています。
- 材料
- 光デバイス
- 光ファイバー
- 光コネクタ
- 高密度配線
- 製造装置・プロセス技術
これは、GPUのような“単一の主役”ではなく、AIインフラ全体を支える縁の下の力持ちとしての強さです。
AIデータセンターが巨大化するほど、光通信の重要性は増し、サプライチェーン全体の価値が上昇します。
その中で、日本企業は2035年に向けて静かに、しかし確実に存在感を高めていくと見られます。
4．AI時代の日本企業マップ
4-1. AIインフラの階層構造と、光通信の位置づけ
「AIデータセンターは、単にGPUを並べただけの装置ではありません。
実際には、複数の技術階層が積み重なることで、初めて大規模AIが成立します。

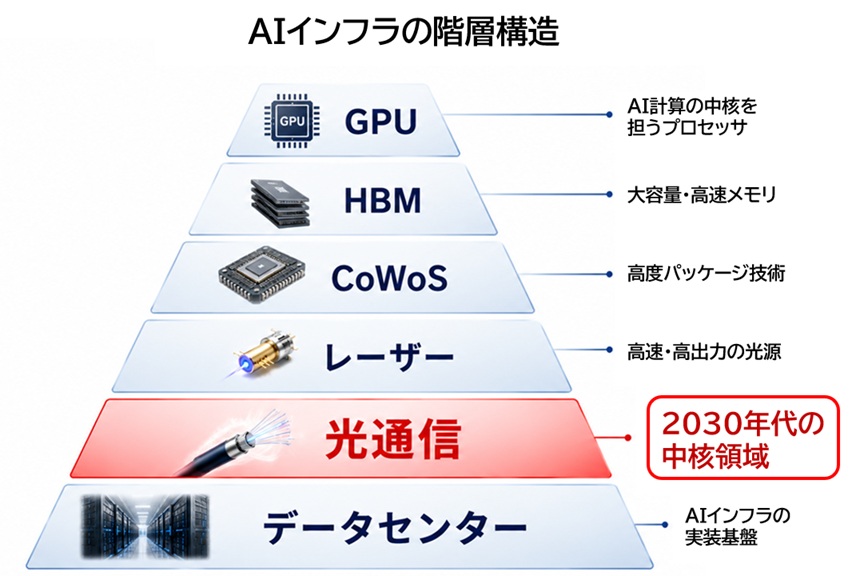

AIインフラの階層構造
【演算】GPU・AIアクセラレータ
【記憶】HBM（高帯域メモリ）
【接続】先端パッケージ（CoWoS・Foveros）
【光源】レーザー
【伝送】光通信（ファイバー・コネクタ・トランシーバー）
【設備】データセンター（電力・冷却・ラック）
これまで注目されてきたのは、主に上位の『演算・記憶』でしたが、2030年代は“接続”と“伝送”がボトルネックになると見られています。
その中心にあるのが光通信であり、この領域に日本企業が多数存在しています。
4-2. 光通信サプライチェーンにおける日本企業の主要領域
光通信は、材料・デバイス・配線・接続といった複数の工程から構成されます。
日本企業はこの中の複数領域で、世界トップクラスの競争力を示しています。
●光ファイバー
- 古河電気工業
- 住友電気工業
低損失ファイバー、曲げ耐性ファイバー、海底ケーブル向けファイバーなど、多様な製品群を供給しています。
●光コネクタ・光配線
- フジクラ
サブミクロン精度のフェルール加工や多芯コネクタ技術に強みがあり、AIデータセンターの高密度配線に不可欠です。
●レーザー・光デバイス
- 三菱電機
InP系DFB/EMLレーザーで世界的な存在感があり、AI向け光トランシーバーの心臓部を担います。
●材料・プロセス技術
- 高純度石英ガラス
- III-V族エピウエハー
- フォトレジスト・CMPスラリー
- 光学接着剤・封止材
これらは複数の日本企業が供給しており、光通信デバイスの性能と歩留まりを支える“基盤層”です。
4-3. 日本企業は“AIの裏側”でどのように価値を発揮するのか
日本企業はGPUのような“表舞台の主役”ではありませんが、AIインフラ全体では、次のような特徴が見えてきます。
●AIインフラの“縦方向”に強い
材料 → デバイス → 配線 → 接続まで、複数階層を一貫して支えています。
これは他国にはあまり見られない構造です。
●代替が難しい技術を握っている
光ファイバーの低損失化、レーザーの長寿命化、コネクタの精密加工など、短期間では追いつけない技術領域が多く含まれています。
●AIデータセンターの拡大とともに需要が増える
AIクラスタが巨大化するほど、光通信部品の本数・品質要求が増加します。
2035年に向けて、光通信サプライチェーン全体が成長する可能性が高まっています。
●“第2のNVIDIA”ではなく、“AIインフラの基盤”としての勝ち筋
日本企業の強みはプラットフォーム支配ではなく、
AI産業を成立させるための不可欠な基盤技術にあります。
これは、半導体材料や製造装置で日本が長年強みを発揮してきた構造と同じです。
5．2035年の勝者予想 ― 日本企業は復権できるのか
5-1. 最も大きな成長をつかむのは“光通信インフラ”
2035年に向けてAIデータセンターはさらに巨大化し、「GPUの性能向上だけでは、もはやシステム全体の性能を引き出せなくなります。
AIモデルが大規模化するほど、計算量よりも通信量が支配的になるためです。
その結果、以下の領域が長期的に成長すると考えられます。
- 光ファイバー
- 光ケーブル
- 光コネクタ
- 光トランシーバー
- レーザー（光源）
これらはAIデータセンターの規模が拡大するほど“必ず必要となる部品”であり、需要が構造的に増加します。
特に光通信は、電気配線では到達できない帯域・消費電力・距離を実現できるため、2030年代のAIインフラを支える中心技術になると見られています。

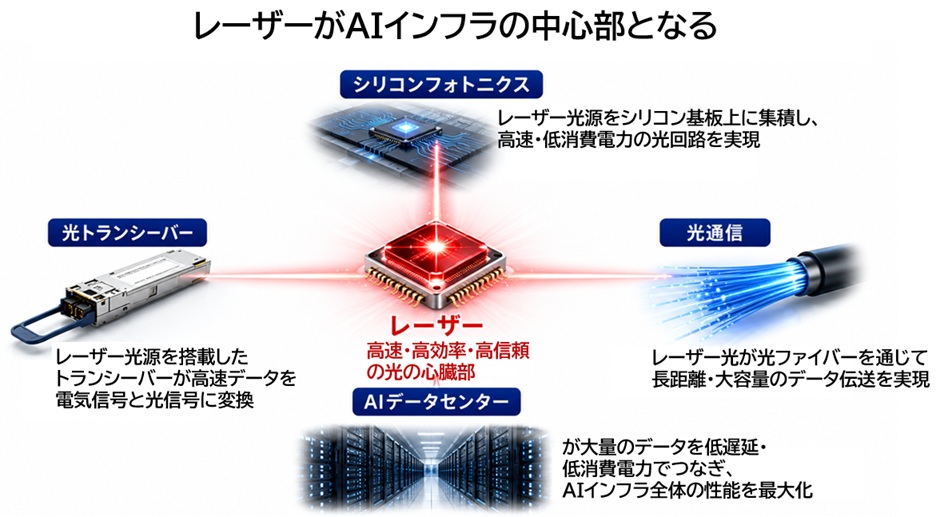

5-2. 最大の勝者候補は“レーザー供給網”
光通信の中でも、最も代替が難しい領域がレーザーです。
シリコンフォトニクスが普及しても、光源となるレーザーはIII-V族化合物（InPなど）で作られ続け、高度な材料技術と量産ノウハウが必要です。
AI向けレーザーに求められる要件
- 高出力
- 高温動作での波長安定性
- 長寿命
- 大量生産の安定性
2030年代前半には、 「GPU不足」ではなく「レーザー不足」が起きる可能性 が指摘されており、光源技術を持つ企業の価値は大きく上昇すると見られます。
日本企業（特に三菱電機）はこの領域で世界的な存在感を持っており、2035年に向けて最も大きな成長機会をつかむ可能性が高いと見られます。
●AI時代の戦略的重要性
| 分野 | 主な企業 | AI時代の戦略的重要性 |
| 光ファイバー | 古河電工、住友電工、フジクラ | 非常に高い |
| 光コネクタ | フジクラ、古河電工 | 非常に高い |
| レーザー | 三菱電機、住友電工 | 極めて高い |
| 光トランシーバー | 古河電工、住友電工 | 高い |
| 光電融合 | NTT、富士通 | 極めて高い |
| 光材料 | 信越化学工業、JSR | 高い |
| 通信装置 | 富士通、NEC | 高い |
5-3. 光ファイバーと光コネクタは“安定成長”の勝者
光ファイバーや光コネクタは、爆発的な成長というより、確実な成長が期待される領域です。
AIデータセンターが建設される限り、光配線は必ず必要になるためです。
光ファイバー需要の主なドライバー
- データセンター間通信の増加
- 海底ケーブルの増設
- AIクラスタ内部の光配線の増加
光コネクタの需要ドライバー
- 高密度配線化（数万〜数十万本規模）
- 低挿入損失・低反射の品質要求の高度化
- 保守性向上のための標準化
これらの領域では、古河電工・住友電工・フジクラといった日本企業が高い品質と信頼性で評価されており、2035年に向けて安定した成長が見込まれています。
5-4. 日本企業は“第2のNVIDIA”になれるのか
気になるのは、 「日本企業から第2のNVIDIAは生まれるのか」 という点だと思います。
結論として、その可能性は高くないでしょう。
その理由として、日本企業の強みは
- プラットフォーム支配 ではなく
- サプライチェーン支配 にあるためです。
NVIDIAは、 GPU → CUDA → AI開発環境 という巨大なエコシステムを構築しました。
一方、日本企業が強いのは、
- 材料
- 部品
- 光通信技術
- 製造技術
日本企業が目指すべき姿はNVIDIAではなく、 「AIインフラを支える不可欠な存在」 です。
これは、半導体材料や製造装置で日本が長年強みを発揮してきた構造と同じです。
5-5. 2035年、日本企業は静かに存在感を高める
2035年のAI業界で最も注目されるのは、おそらくGPUメーカーでしょう。
しかし、その裏側では別の競争が着実に進んでいます。
AIモデルが巨大化するほど、
- 通信量は増える
- 消費電力は増える
- 光通信需要は増える
という構造は変わりません。
そして、その基盤技術の多くを日本企業が担っています。
2035年の勝者は、光通信サプライチェーンを握る企業こそ、次の時代の重要なプレーヤーになる可能性があります。
まとめ ― AI覇権の裏側で起きている本当の変化
本連載では、AI産業のボトルネックが『GPU』から『通信』へと移りつつあること、そしてその通信を支えるレーザーや光通信サプライチェーンの重要性について見てきました。
現在、世界の注目はNVIDIAやGPUに集まっています。しかし、AIモデルがさらに巨大化し、数十万GPU規模のAIクラスタが当たり前となる2030年代には、計算能力だけでは競争に勝てなくなります。
必要となるのは、膨大なデータを高速かつ低消費電力で運ぶ通信インフラです。
その中心にあるのが、
- 光ファイバー
- 光コネクタ
- レーザー
- 光半導体材料
といった光通信技術です。
そして興味深いことに、その多くの領域で日本企業は今なお世界有数の競争力を示しています。
GPU競争では主役になれなかった日本ですが、光通信時代には、異なる形で世界を支える存在となる可能性があります。
2035年のAI覇権は、GPUメーカーだけで決まるわけではありません。
むしろ、その裏側で光通信サプライチェーンを支える企業こそが、次の時代の重要なプレーヤーになるかもしれません。
AI革命を理解するためには、目立つ企業だけを見るのではなく、その背後にある技術や供給網にも目を向ける必要があります。
未来の勝者は、意外な場所から現れるでしょう。
