はじめに：AI競争の裏側にある“素材の戦い“
AI競争と聞くと、NVIDIAの最新GPU「Blackwell」や「Rubin」、あるいはそれらを製造するTSMCの最先端プロセスに注目が集まりがちです。
しかし、どれほど高度な設計や製造技術があっても、材料がなければ半導体は一つも作ることができません。
AIの進化を支えているのは、実は“素材”そのものです。
半導体産業は、超高純度のシリコンウェハに、特殊な薬品やガスを用いてナノメートル単位の微細な回路を形成し、さらに先端パッケージ材料で包み込む。
この一連の工程のどこか一つでも材料が欠ければ、世界のAI開発は大きく停滞します。
前回の第2回では、AIデータセンターが膨大な電力を必要とし、その結果として「原子力」への回帰が進む構造を解説しました。
本稿（第３回）では、そのAI計算基盤の“心臓”となる半導体チップを根底から支える「半導体材料」です。
いまや各国が地政学的な思惑を絡めながら奪い合う存在となり、日本企業が圧倒的な主導権を握る領域でもあります。
華やかなアルゴリズムやGPU性能の裏側では、AIを支える基盤としての材料が重要な役割を果たしています。
その実態と日本が持つ強み、そして国際競争の最前線を解説していきます。
【連載コラム予定（全6回）】
第1回：AI覇権は“GPU性能”では決まらない
第2回：なぜAIは原発へ向かうのか
第3回：世界が争奪する半導体材料（本稿）
第4回：台湾有事でAIは停止するのか
第5回：海底ケーブルを制する者がAIを制する
第6回：2035年、「AI国家」の条件

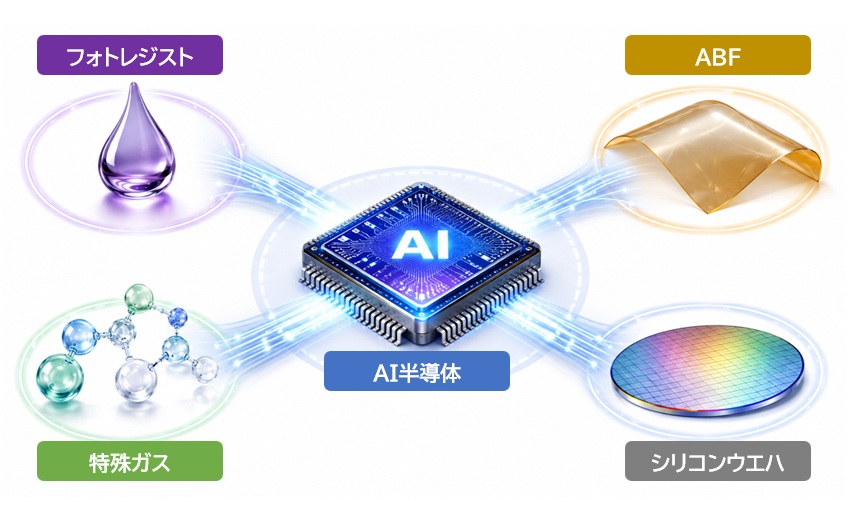

1．AI半導体を形づくる“不可欠な4つの素材”
最先端のAI半導体は、極限まで微細化された前工程と、3D積層やCoWoSに代表される先進パッケージング技術の後工程との融合によって生み出されています。
これらの技術を支えているのが、微細加工の精度と安定性を決定づける高度な材料です。
AI半導体の製造において特に重要な4つの素材について、その役割と重要性を解説します。
● 4つの素材 と 主な国内メーカー
| 重要部材・材料 | 主な役割 | AI半導体における重要性 | 主な国内メーカー（日本） |
| フォトレジスト | 回路パターンを転写する感光材 | EUV露光によるナノ級微細化の成否を握る | JSR, 東京応化工業（TOK）, 住友化学, 信越化学工業 |
| ABF（Ajinomoto Build-up Film） | パッケージ基板用の層間絶縁フィルム | CoWoS等の2.5D/3D多層配線に不可欠 | 味の素ファインテクノ（Ajinomoto Group） |
| 特殊ガス（高純度ガス） | 成膜・エッチング・洗浄などの化学処理 | 微細加工（ALE等）や結晶成長の品質を極限まで高める | 昭和電工（レゾナック）, 大陽日酸, 関東電化工業, 住友化学, 三菱ケミカル |
| シリコンウェハ | 半導体素子を作り込む超高純度基板 | 11N純度と原子レベル平坦性がすべての土台 | 信越化学工業, SUMCO, シルトロニック・ジャパン（加工） |

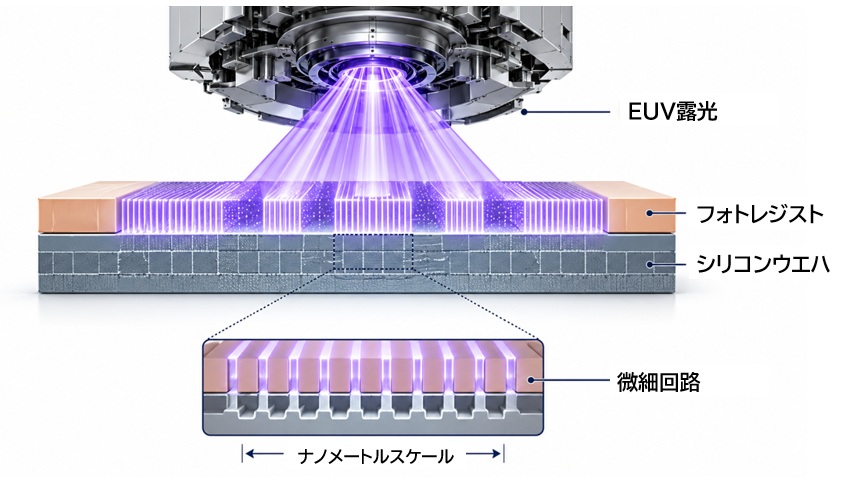

１-１．フォトレジスト（感光材）：微細回路を刻む“光のインク”
フォトレジストは、半導体の基盤に回路パターンを焼き付ける「リソグラフィ工程」で使用される感光材です。
AI半導体に不可欠なEUV露光では、分子レベルで均一な膜質と高い解像度が求められます。
EUVレジストの品質は、ナノメートル級の微細加工の成否を左右します。
AIチップの性能向上は、この“光のインク”の品質に支えられています。
●関連記事：フォトレジスト・CMPスラリー・銅張積層板 ― 先進後工程を支える3大材料技術の最前線

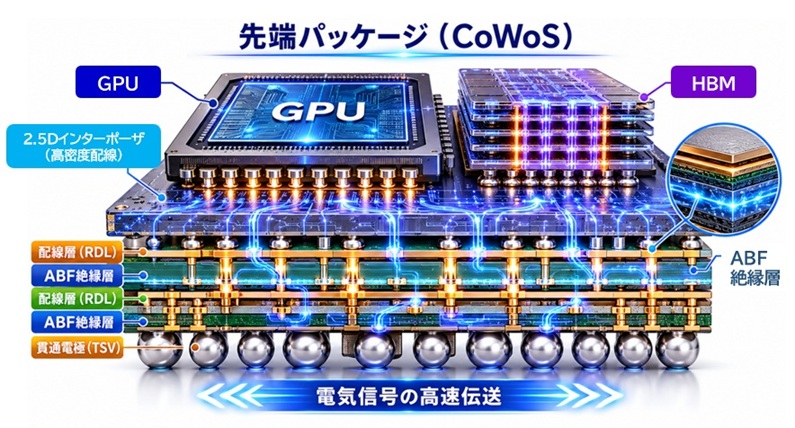

１-２．ABF：先端パッケージを支える“絶縁フィルム”
ABF（Ajinomoto Build-up Film）は、高性能GPUなどの大型ICチップを保護し、マザーボードへ電気的に接続するためのパッケージ基板に使われる絶縁材料です。
味の素グループが開発したこの高分子フィルムは、
- 高い絶縁性
- 優れた平坦性
- 多層配線に耐える構造
を兼ね備えており、2.5D/3Dパッケージングの標準材料として世界中で利用されています。
AI半導体の増産が進む中、供給が逼迫しやすい重要素材の一つとされています。
１-３．特殊ガス：微細加工を支える“化学プロセスの主役”
半導体製造では、エッチング、成膜、洗浄といった工程で多種多様な超高純度ガスが使用されます。
代表例としては、
- 不純物を極限まで排除したフッ化水素
- 微細加工を可能にする高純度エッチングガス などがあります。
これらのガスは、化学反応の精度を左右する“見えない主役”であり、AI半導体の歩留まりや品質を大きく左右します。
１-４．シリコンウェハ：すべての半導体の“土台”
シリコンウェハは、半導体素子を作り込むための超高純度シリコンの薄い円盤です。
AI半導体では、不純物濃度が「11N」という極めて高い純度が求められます。
また、原子レベルで平坦化された表面がなければ、EUV露光や3D積層の精度を確保することはできません。

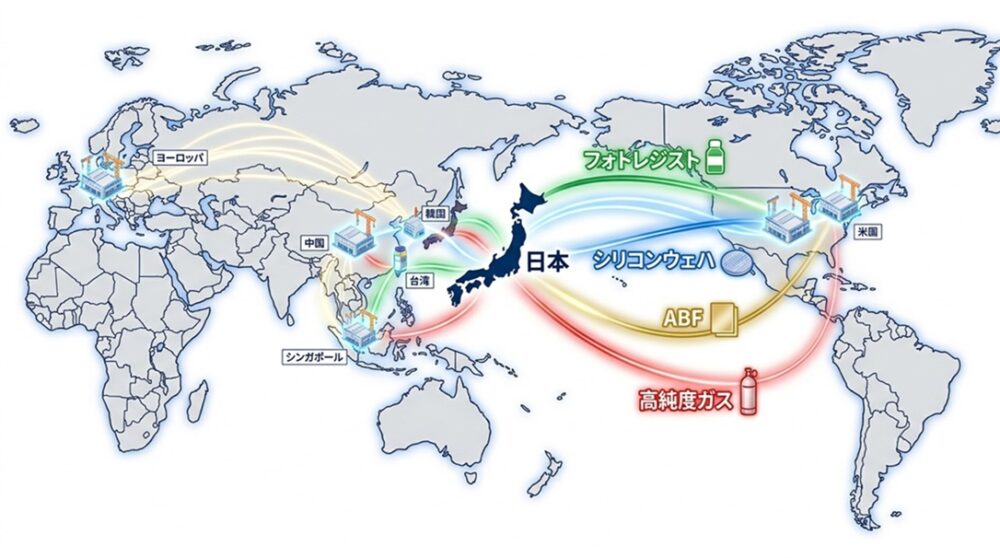

2．日本が半導体材料で世界をリードする理由
半導体の製造シェアは台湾・韓国・米国が主導するようになりましたが、その製造を支える「半導体材料」の分野では、日本企業が依然として圧倒的な存在感を持っています。
フォトレジスト、シリコンウェハ、特殊ガス、先端パッケージ材料など、多くの領域で日本企業のシェアは世界の7〜9割に達します。
なぜ日本は、これほどまでに“代替が効かない材料”を供給できるのでしょうか。
その理由は、大きく3つに分類できます。
2-1. 精密化学と“擦り合わせ”が生む圧倒的な適応力
半導体材料の製造は、単に化学物質を混ぜ合わせるだけでは成立しません。
温度、湿度、攪拌速度、容器の材質など、数値化しにくい条件が品質を大きく左右します。
この“言語化しにくいノウハウ（暗黙知）”を蓄積し、 デバイスメーカーの要求に合わせて材料の組成を微調整する「擦り合わせ」こそが、日本企業の最大の強みです。
日本の精密化学メーカーは、
- 顧客との密な技術協力
- 長年の試行錯誤で培った暗黙知
- 細部まで最適化する職人的アプローチ
によって、他国が容易に模倣できない高度な材料を提供しています。
2-2. 世界が信頼する“品質・純度管理”の徹底
AI半導体では、材料に含まれるわずか ppt（1兆分の1）レベルの不純物 が歩留まりを大きく低下させます。
分子一個分の歪みが、製品の性能や安定性に影響を及ぼします。
日本企業は、
- クリーンルームの運用
- 製造装置の管理
- 輸送コンテナの洗浄
- 工程ごとの品質監視
といった細部まで徹底した品質管理を行ってきました。
この「安定した高品質」こそが、世界のメガテック企業やファウンドリが日本の材料に依存し続ける最大の理由です。
“日本の材料なら間違いない”という信頼は、長年の積み重ねによって築かれたものです。
2-3. 長期投資と基礎研究が支える技術優位
半導体産業は、シリコンサイクルが激しい業界です。
しかし日本の材料メーカーは、短期的な利益に左右されず、 基礎研究と設備投資を数十年単位で継続してきました。
この粘り強い投資が、
- EUVレジスト
- ABF
- 高純度ガス
- 先端ウェハ
といった“新しいパラダイムに対応する材料”をタイムリーに市場へ投入する力につながっています。
他国が追いつけない理由は、単なる技術差ではなく、 長期にわたる研究開発の蓄積という“時間の壁” にあります。

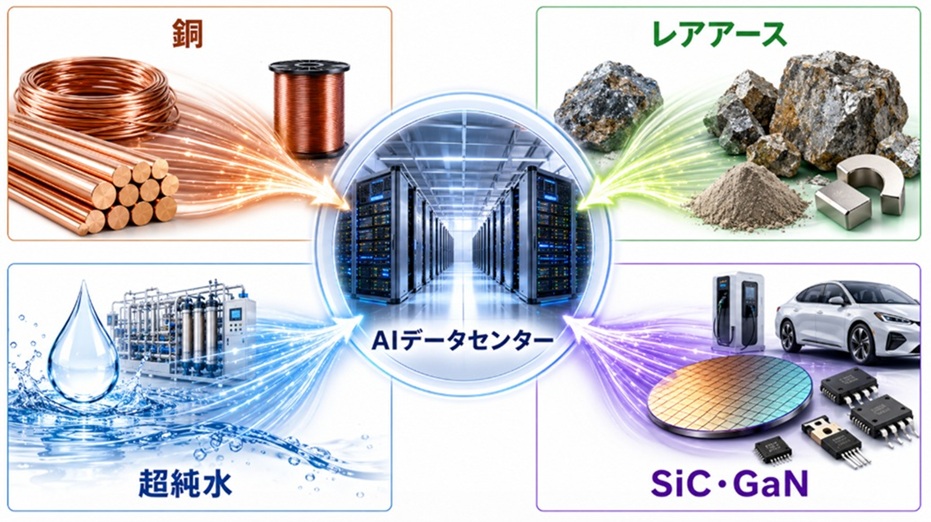

3．AI拡大で逼迫する“4つの重要資源”
AIデータセンターの急拡大とAI半導体の大量生産は、半導体材料だけでなく、地球上の限られた天然資源にも大きな負荷を与えています。
AIインフラが世界規模で増え続けるなか、今後深刻なボトルネックとなる可能性が高い4つの資源について解説します。
3-1．銅：AIインフラを支える“電力の動脈”
AIデータセンターは、都市並みの電力を消費する巨大インフラです。
その電力を供給・伝送するために、大量の銅が必要になります。
銅は、
- 送電網
- 変電設備
- GPU間をつなぐ膨大な配線
- 冷却装置のヒートシンク
など、AIインフラのあらゆる場所で使われています。
AI需要の急増により、世界的に銅の供給不足と価格高騰のリスクが高まっています。
AI需要の増加が、銅の供給能力に対する懸念を高めています。
3-2．レアアース・マイナーメタル：微細加工と電極の“必須金属”
半導体の微細配線や電極には、
- コバルト
- タングステン
- ルテニウム
- モリブデン
といったマイナーメタルが使われています。
また、半導体製造装置の精密モーターには、
- ネオジム（レアアース）
などの強力な磁石が不可欠です。
これらの金属は産地が特定の国（特に中国）に偏っており、供給リスクが非常に高い資源です。
AI半導体の高性能化が進むほど、これらの希少金属の重要性は増していきます。
3-3．超純水：半導体製造に欠かせない“洗浄の生命線”
半導体製造では、回路を洗浄するために大量の水が必要です。
しかも使用されるのは、通常の水ではなく、不純物を極限まで取り除いた「超純水」です。
最先端ファウンドリでは、 1日あたり数万〜数十万トン もの超純水を消費します。
気候変動による水不足や、地域社会との水資源の確保競争は、半導体生産の安定性を揺るがす大きなリスクです。
AIチップの増産が進むほど、この“水の確保”が重要な課題になります。
3-4．SiC・GaN：省電力化を担う“次世代パワー半導体”
AIデータセンターの電力損失を減らすために注目されているのが、
- SiC
- GaN
といった次世代パワー半導体材料です。
これらは、従来のシリコンよりも高耐圧・高効率で、電力変換のロスを大幅に削減できます。
AIインフラの省電力化における“切り札”といえる存在です。
しかし、
- 大口径の高品質結晶を育てる技術が難しい
- 生産能力が世界的に不足している
といった課題があり、各国が激しい増産競争を繰り広げています。
4．米中対立が揺るがす“AI材料サプライチェーン”
AI材料を巡る競争は、もはや企業間の市場争いではなく、国家戦略の中心に位置づけられています。
その背景にあるのが、米国を中心とした西側陣営と中国による、サプライチェーンの主導権争いです。
AI半導体の製造に不可欠な材料や資源が、国際政治の緊張を高める“戦略物資”へと変貌しつつあります。

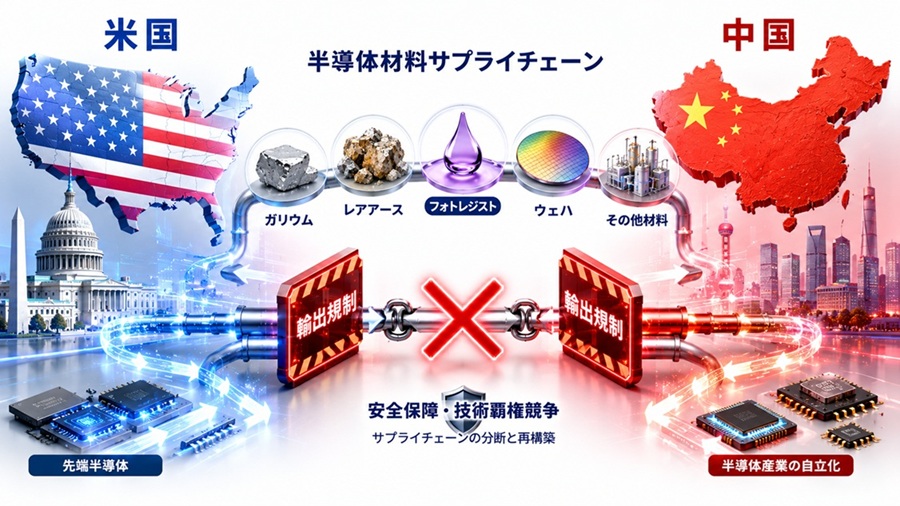

4-1．激化する輸出規制：材料を巡る“報復の連鎖”
米国は、中国が軍事用途や最先端AI開発で優位に立つことを防ぐため、
- NVIDIAの先端AI半導体
- EUV関連装置
- 高度な半導体材料
などの対中輸出規制を段階的に強化しています。
これに対し中国も、
- ガリウム
- ゲルマニウム
- 黒鉛（グラファイト）
- アンチモン
といった重要資源の輸出管理を相次いで発動し、西側のサプライチェーンに影響を与えています。
この“規制の応答・対抗措置”は、AI材料の供給網を不安定化させ、企業だけでなく国家レベルのリスクとして顕在化しています。
4-2．デカップリングとフレンドショア：供給網再編の現実
材料や資源を特定の国に依存することの危険性を痛感した各国は、
- デカップリング（供給網の分断）
- フレンドショア（同盟国間での供給網再構築）
へと舵を切っています。
西側諸国は、中国に依存してきたレアアースやマイナーメタルの調達先を、
- 中東
- カナダ
- 豪州
などへ分散させる動きを加速させています。
一方で、中国側が日本のフォトレジストや高純度フッ化水素へのアクセスを完全に失えば、中国国内での最先端半導体の自給自足計画は大きく狂うことになります。
つまり、AI材料は国家間のパワーバランスを左右する“戦略カード”として扱われています。

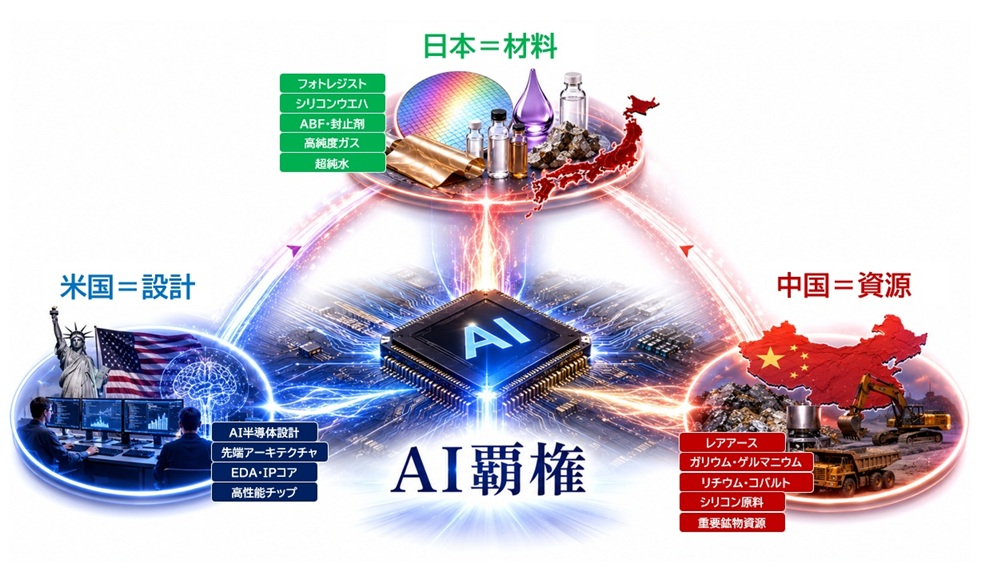

5．AI材料覇権は誰が握るのか
AI材料を巡る競争は、単なる産業競争ではなく、国家戦略そのものです。
特に日米中の3カ国は、それぞれ異なる強みと弱点を抱えながら、AI時代の覇権を左右する“材料の主導権”を巡って激しく競い合っています。
5-1．日本：世界の製造を左右する“材料チョークポイント”
日本は、フォトレジスト、シリコンウェハ、ABF、高純度化学薬品など、AI半導体の製造に不可欠な材料で圧倒的なシェアを持っています。
これらは代替が極めて難しく、供給が止まれば世界の半導体生産に深刻な影響を与えるレベルの“チョークポイント（急所）”です。
日本企業が強い理由は、
- 精密化学の暗黙知
- 極限の品質管理
- 長期的な研究開発投資
といった総合力にあります。
世界がどれほど最先端チップを設計し、巨大な工場を建設しても、日本の材料がなければ製造ラインは動きません。
この“材料の主導権”こそが、日本がAI時代において持つ最大の戦略資産です。
5-2．中国：資源支配と国家主導の“急速な追い上げ”
中国の最大の強みは、ガリウム、タングステン、レアアースなどの上流資源における圧倒的な世界シェアです。
これらの資源は半導体製造装置や電極材料に不可欠であり、中国は“資源カード”を使って西側諸国に影響力を行使できます。
さらに中国は、国家ファンドを通じて巨額の資金を投じ、
- フォトレジスト
- シリコンウェハ
- パッケージ材料
といった材料の国産化を急速に進めています。
技術面では日本や台湾に遅れていますが、 国家主導のスピードと資金力 により、追い上げの動きが加速しています。
5-3．米国：設計の覇者が進める“材料サプライチェーンの国内回帰”
米国は、
- AIアルゴリズム
- GPU設計（NVIDIA・AMD）
- クラウド（ハイパースケーラー）
といった“AIの頭脳”の領域では圧倒的な覇者です。
しかし、半導体製造や材料の多くを東アジアに依存していることが、米国の構造的な弱点になっています。
この弱点を克服するため、米国はCHIPS法を通じて、
- ファウンドリの国内誘致
- 材料メーカーの北米回帰
- パッケージ基材の国産化支援
など、サプライチェーン全体を米国内に引き戻す政策を強力に推進しています。
米国の焦点は、設計だけでなく“材料と製造の主導権”を取り戻すことにあります。
まとめ：AI文明を支えるのは“材料・電力・知能”の三位一体
AIの進化は、華やかなアルゴリズムや巨大な計算能力だけで成り立っているわけではありません。
その背後には、膨大な電力を消費するハードウェアと、ナノメートルの世界を形づくる半導体材料があります。
AI半導体の微細な回路や先端パッケージを支えているのは、精密化学を中心とした高度な素材技術であり、これらがなければAI文明は前に進むことができません。
AI時代の競争力は、
- ソフトウェア
- 電力インフラ
- 半導体材料
の三つが揃って初めて成立します。
その中でも日本は、半導体材料の領域で世界の供給網を支える重要な役割を担っています。
AIの未来は技術の華やかさだけでなく、こうした見えない素材の積み重ねによって支えられているという事実です。
日本が持つ材料技術の強みをどう守り、どう発展させるかは、これからの日本の産業競争力と国際的な存在感を左右する大きな鍵になります。
AI基盤を支える半導体材料を担う国として、日本がどのような選択をするのか。
その行方が、これからの世界の産業構造にも影響を与える可能性があります。
次回予告
次回（第4回）では、AI国家に必要なインフラ戦略のなかでも、世界が最も注視する最大の地政学リスク「台湾有事でAIは停止するのか。
― TSMC依存が抱える“世界最大のリスク” ―について切り込みます。
最先端GPUの生産が、なぜ台湾の一企業に集中しているのか、そしてその供給網が寸断されたとき、世界のデジタル社会に何が起きるのかを徹底解説します。
