はじめに

2026年、中国Huawei(ファーウェイ)が発表した「タウの法則(Tau Scaling Law)」が半導体業界で注目を集めています。
これまで半導体性能の向上は、ムーアの法則に代表される微細化技術によって支えられてきました。
しかし、2nm世代以降では微細化コストの急上昇や配線遅延の増大、消費電力の増加などが課題となり、従来の延長線上だけでは性能向上を維持することが難しくなっています。

こうした状況の中で提唱されたのが、「トランジスタを小さくする」のではなく、「システム全体の遅延時間を短くする」という考え方です。
本コラムでは、タウの法則の技術的背景と産業への影響を整理しながら解説します。

1.タウの法則とは何か

1-1.ムーアの法則が直面している限界

1965年に提唱されたムーアの法則は、「半導体集積度は約2年ごとに2倍になる」という経験則です。

半世紀以上にわたり、この法則は半導体産業の成長エンジンとして機能してきました。

しかし現在では、

  • EUV露光装置の高額化
  • GAA構造の複雑化
  • 歩留まり改善の難化
  • 開発コストの急増

などの問題が顕在化しています。

例えば最先端プロセスの開発費は数兆円規模とも言われ、もはや一部の巨大企業しか参入できない領域になっています。

さらに重要なのは、微細化しても性能向上率が以前ほど大きくないことです。

その理由が配線遅延です。

1-2.性能を支配するのはトランジスタではなく配線

1990年代まではトランジスタの高速化がそのままCPU性能向上につながりました。

しかし現在の先端半導体では事情が異なり、トランジスタのスイッチング速度は向上しても、

  • 配線抵抗
  • 寄生容量
  • 信号伝搬距離

が増加することで性能向上が制限されます。

特にAI向けGPUでは、

  • GPU内部通信
  • HBMとの通信
  • チップレット間通信
  • サーバー間通信

が性能の大部分を決定します。

つまり、「演算能力不足」ではなく、「データ移動の遅さ」がボトルネックになっているのです。

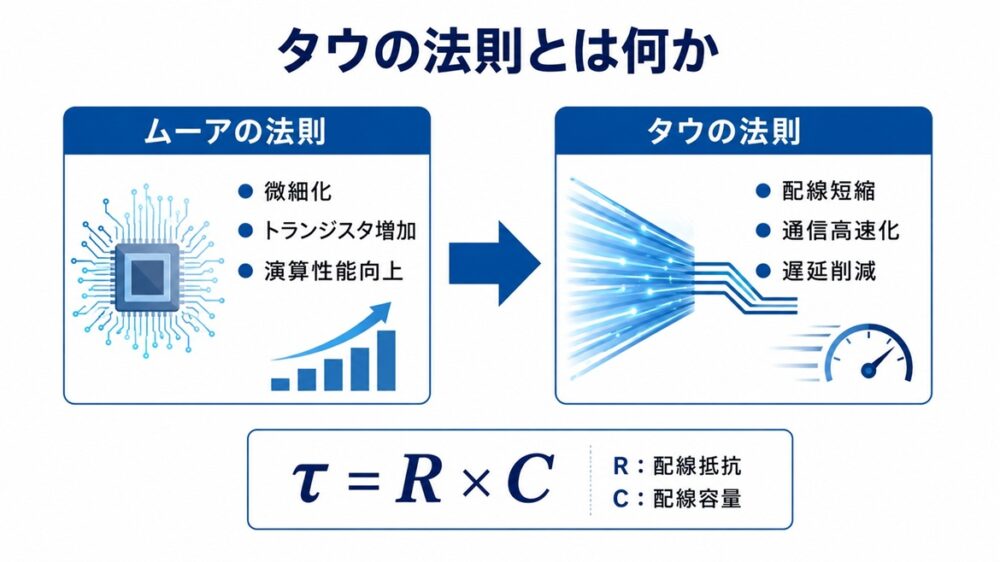

1-3.タウ(τ)が意味するもの

タウとは時間定数を意味します。

半導体ではRC時定数として知られています。

τ = R × C

ここで、

  • R:配線抵抗
  • C:配線容量

です。

抵抗と容量が増えるほど信号伝搬時間は長くなります。

Huaweiの提唱するタウの法則は、「半導体性能向上とは、τを継続的に小さくすることである」という考え方です。

つまり、「微細化競争」 → 「遅延削減競争」 への発想転換です。

2.なぜAI時代にタウの法則が重要になるのか

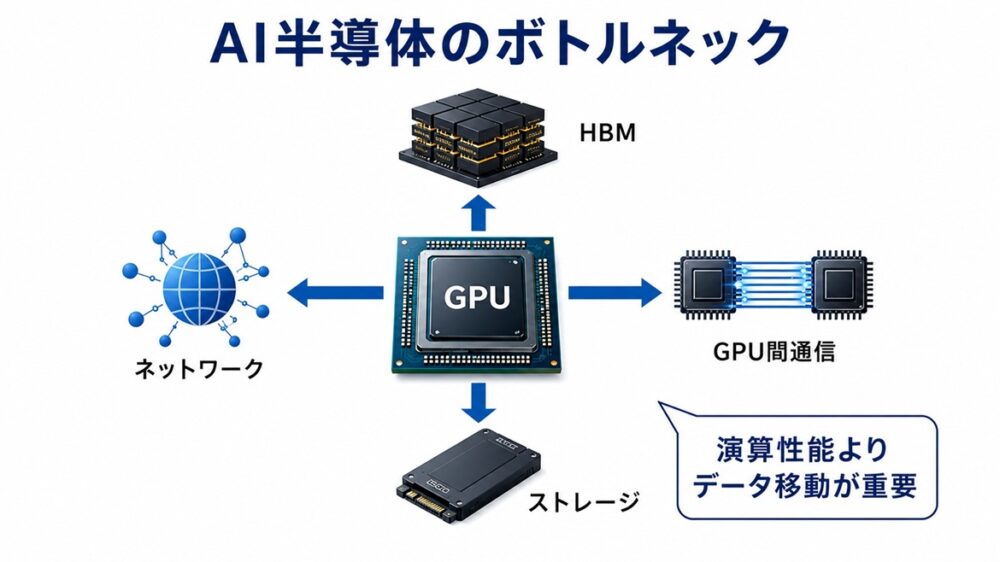

2-1.AI半導体は通信の塊である

AI向けGPUは一般的なCPUとは構造が大きく異なります。

例えばNVIDIAの最新GPUでは、数千億個規模のトランジスタが搭載されています。

しかし性能を決定するのは演算器そのものではありません。

重要なのは、

  • HBMとの接続帯域
  • GPU間接続帯域
  • ネットワーク帯域

です。

実際にAI学習では演算器が遊んでいる時間の多くが、データ待ちであることが知られています。

2-2.AIファクトリーでは「通信待ち」が発生している

100万GPU時代が議論される現在、AIデータセンターは巨大な分散コンピュータになりつつあります。

しかしGPUを増やしても、

  • InfiniBand (インフィニバンド)
    スーパーコンピューターや大規模なAI開発基盤などで使われる、超高速・超低遅延のネットワーク規格
  • Ethernet (イーサネット)
    パソコンや機器をケーブルでつなぎ、ネットワークを作るための有線通信規格

の性能が追い付かなければ全体性能は向上しません。

これは半導体製造装置に例えるなら、露光機を10台追加しても搬送設備が不足している状態と同じです。

ボトルネックは演算ではなく通信です。

2-3.電力問題とも直結する

通信遅延は消費電力にも影響します。

AIサーバーでは、演算に使う電力だけでなく、データ移動にも膨大な電力が必要です。

現在、1ビット移動するためのエネルギーが、1回の演算エネルギーを上回るケースもあります。

そのため、

  • チップレット
  • HBM
  • 光I/O
  • CPO

が注目されています。

これらはすべて、「データ移動距離を短くする」技術です。

つまりタウの法則を実現する技術群と言えます。

3.タウの法則が変える半導体産業

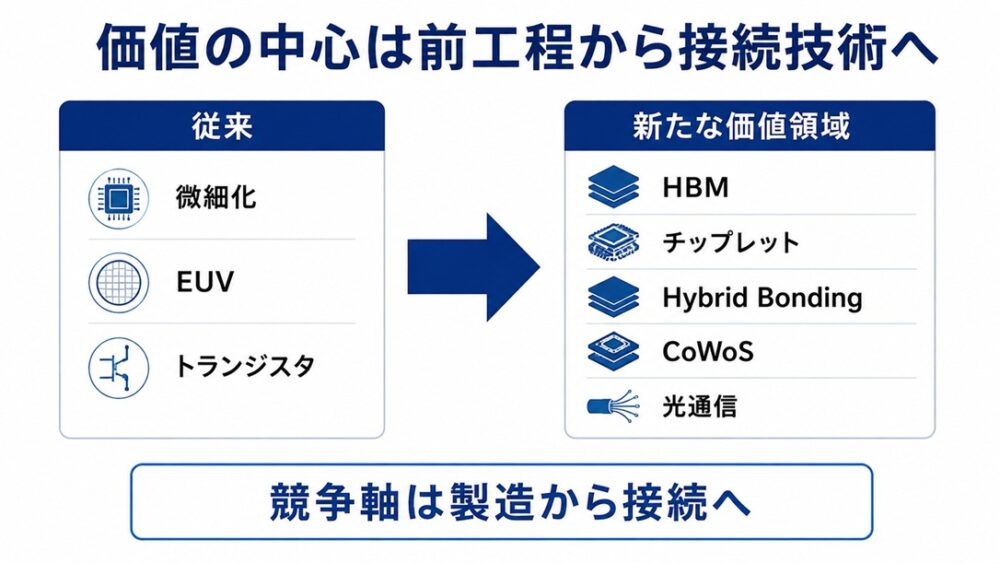

3-1.前工程から後工程へ価値が移動する

これまでの半導体競争は、「何nmで製造できるか」 が中心でした。

しかし今後は、

  • どのように接続するか
  • どのように積層するか
  • どのように通信するか

が重要になります。

その結果、先端パッケージ技術の価値が急上昇しています。

代表例は、

  • SoIC
  • Foveros (フォベロス)
    インテル(Intel)が開発した業界初の3D先進パッケージング技術

です。

3-2.HBMが主役になる理由

近年のAI半導体競争で最も価値が上昇した部品の一つがHBMです。

GPUの性能は、演算器数よりもメモリ帯域によって決まるケースが増えています。

そのため、

  • SK hynix
  • Samsung
  • Micron

がAI市場の重要プレイヤーになっています。

タウの法則の観点から見ると、HBMは 「 GPUの近くにメモリを置く技術 」です。

つまり配線距離を極限まで短くする技術です。

3-3.光通信の時代が始まる

配線長が長くなると電気信号は不利になります。

そこで期待されるのが光通信です。

今後、

  • Silicon Photonics
  • Optical I/O
  • Co-Packaged Optics (CPO)

の導入が進むと予想されています。

2030年代には、半導体性能向上の主戦場が

「トランジスタ」→「光インターコネクト」

へ移る可能性があります。

4.半導体関連企業の何に注目すべきか

4-1.タウの法則で価値が高まる企業群

タウの法則が浸透するほど、以下の分野の重要性が高まります。

分野 注目領域
HBM 高帯域メモリ
パッケージ CoWoS ・ Hybrid Bonding
光通信 CPO ・ Optical I/O
基板 高密度配線基板
材料 低誘電率材料
検査 3D実装検査

今後の市場成長は微細化だけでは説明できなくなります。

4-2.日本企業にも追い風となる

タウの法則の時代は、必ずしも最先端ロジックメーカーだけが有利ではありません。

むしろ、

  • 材料
  • 実装
  • 計測
  • 検査
  • 光部品

に強い日本企業にとって追い風となる可能性があります。

日本は後工程や周辺技術で高い競争力を持っています。

この領域の価値が高まれば、日本企業の存在感も増すでしょう。

4-3.2035年の半導体産業を予想する

2035年の半導体産業では、性能向上の指標が「何nmか」から「どれだけ遅延を削減したか」へ変わる可能性があります。

その結果、

  • HBM
  • 光通信
  • 先端パッケージ
  • チップレット
  • CXL (Compute Express Link)
    CPUとメモリやアクセラレータ(GPUなど)を高速につなぐための次世代のオープン規格

が現在以上に重要になります。

ムーアの法則が半導体産業の第1幕だったとすれば、タウの法則は第2幕の始まりかもしれません。

5.2035年、世界は「演算競争」から「遅延競争」の時代へ

5-1.AIの性能はGPU数では決まらなくなる

2020年代のAI競争は、「誰が最も多くのGPUを保有するか」でした。

しかし2035年には、GPUそのものより、

  • メモリ
  • 通信
  • 光接続
  • データ移動効率

が重要になります。

極端な例を言えば、100万GPUを保有する企業より、10万GPUでも低遅延ネットワークを持つ企業の方が高性能になる可能性があります。

タウの法則が示しているのは、演算能力の時代から通信効率の時代への移行です。

5-2.データセンターは「巨大なコンピュータ」になる

現在のデータセンターは、多数のサーバーを接続した集合体です。

しかし2035年頃には、光インターコネクトによって、データセンター全体が一つの巨大コンピュータとして動作する可能性があります。

例えば、

  • GPU
  • HBM
  • ストレージ
  • ネットワーク

が仮想的に統合され、必要な場所へ瞬時にリソースを割り当てる世界です。

これは現在議論されている

  • CXL
  • Optical I/O
  • Co-Packaged Optics

の延長線上にあります。

つまりタウの法則は、半導体だけでなく、 AIインフラ全体の設計思想になる可能性があります。

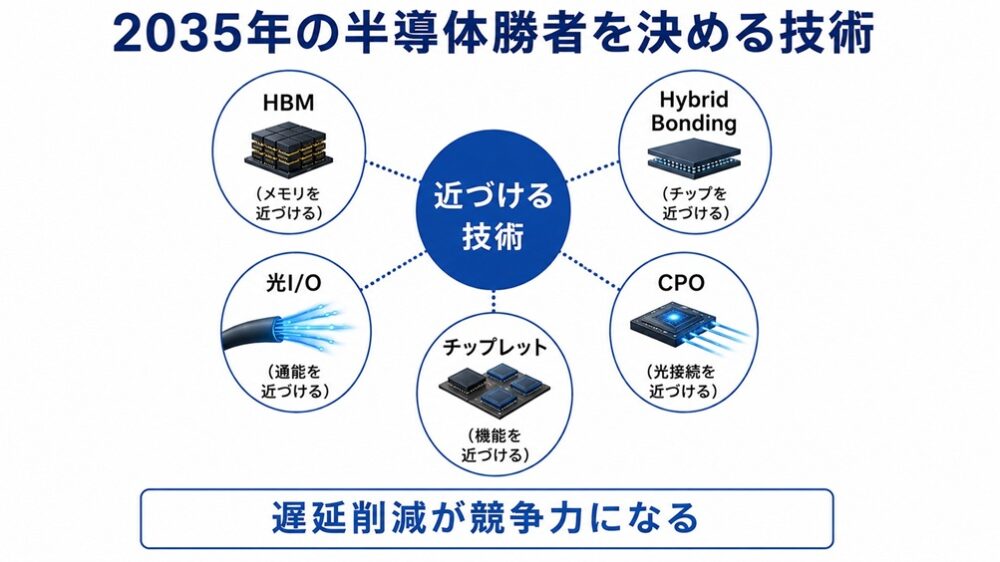

5-3.2035年に価値を持つのは「近づける技術」

ムーアの法則時代は、小さくする企業が勝者でした。

しかしタウの法則時代は、近づける企業が勝者になるかもしれません。

例えば、

  • HBMでメモリを近づける
  • Hybrid Bondingでチップを近づける
  • 光I/Oで通信を近づける
  • AIファクトリーでデータを近づける

という考え方です。

半導体産業の価値の中心が、微細加工技術から接続技術へ移ることを意味します。

まとめ

タウの法則とは、「トランジスタを小さくする競争」から「データ移動を速くする競争」への転換を示す新しい設計思想です。
微細化が限界に近づく中で、半導体性能を決める要因はトランジスタそのものではなく、配線遅延やメモリ帯域、チップ間通信へ移りつつあります。

半導体を理解するためには、HBM、チップレット、先端パッケージ、光通信などの理解がこれまで以上に重要になります。
また、微細化競争だけでなく、後工程や光インターコネクト、実装技術に関連する企業へも視野を広げる必要があります。

タウの法則は、ムーアの法則を否定するものではありません。
むしろ、その限界を補完しながら2030年代の半導体産業を方向付ける重要な考え方として注目されるでしょう。
