はじめに
AIブームではGPUやHBMなど派手な技術が注目されています。
しかし半導体の歴史を振り返ると、産業を大きく変えた技術の多くは、当初は脇役と見られていた基盤技術でした。
現在はAIの急速な普及により、電力不足、通信量の増大、社会インフラの老朽化といった課題が表面化しています。
これらを解決できなければ、AI社会の成長は早期に限界を迎えます。
本コラムでは、現時点では主流ではないものの、2030年代以降の社会インフラやAI産業を支える潜在力を持つ5つの半導体技術を取り上げ、次の時代を形づくる「隠れた本命」を探ります。
第1章 強誘電体メモリ（FeFET）
1-1. AI電力問題の本質は「データ移動」
AIが高度化するにつれ、世界のデータセンターでは消費電力が急増しています。

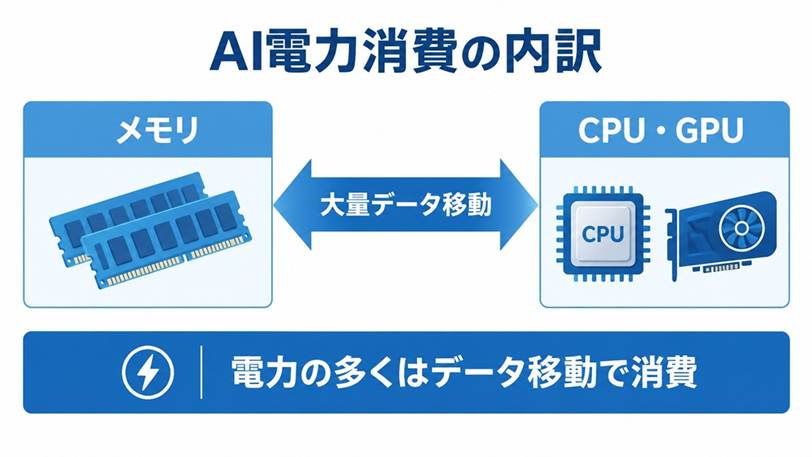

一般には「AIは計算量が多いから電力を使う」と思われがちですが、実際には データを移動させるための電力 が大きな割合を占めています。
現在のコンピュータは、計算を行うプロセッサとデータを保存するメモリが分離されているため、AIが推論や学習を行うたびに膨大なデータが往復します。
近年のAIサーバーでは、計算よりもデータ移動のほうが電力を消費するとも指摘されており、GPUやHBMによる改善はあるものの、根本的な解決には至っていません。
1-2. FeFETが実現するインメモリコンピューティング
そこで注目されているのが FeFET（強誘電体メモリ） です。

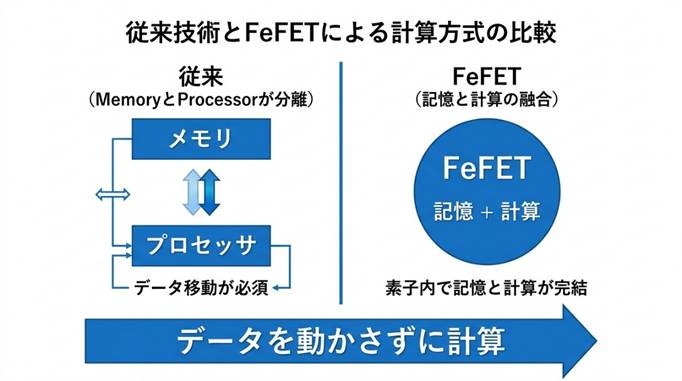

FeFETはデータを保存するだけでなく、その保存場所で直接計算できる「インメモリコンピューティング」を実現する可能性があります。
つまり、データを動かさずに計算できる 仕組みです。
これにより、AIサーバーの消費電力は大幅に低下し、データセンターの運用コスト削減にもつながります。
さらに省電力化によって、スマートフォンやロボット、自動運転車など、電力制約の大きいデバイスでも高度なAIを扱いやすくなります。
1-3. 実用化への課題と2030年代の市場性
現時点では、耐久性や量産ばらつきなどの課題が残っています。
しかし、AI社会が抱える最大の弱点である「電力問題」を根本から改善し得る技術として期待が高まっています。
2030年代に向けて省電力メモリ市場が拡大する中、FeFETはその中心的な候補技術となる可能性があります。
AIの計算構造そのものを変える技術として、今後の研究開発と量産化の進展が注目されています。
第2章 ガラス基板 ― AIインフラの成長を支える「縁の下の主役」
2-1. 有機基板の限界とAIサーバー巨大化の進行
AIの進化は、もはやチップ単体の性能向上だけでは支えられません。

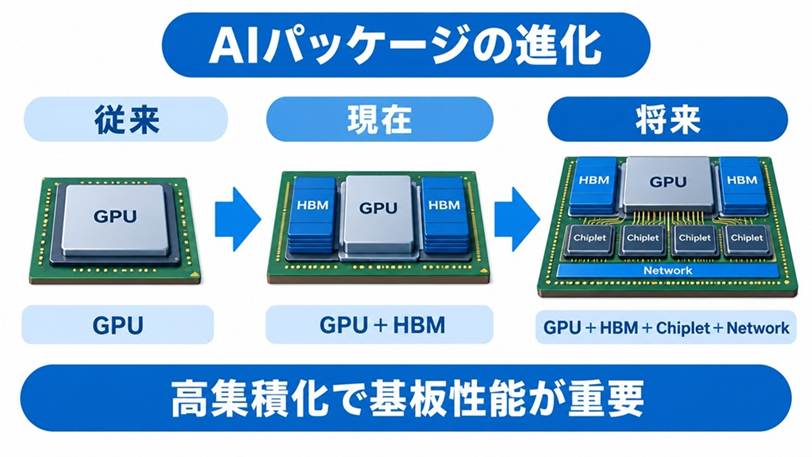

現在のAIサーバーでは、GPU・HBM・ネットワークチップを1つのパッケージに高密度で統合する技術が不可欠です。
しかしAIモデルの巨大化に伴い、これらを載せる“基板”そのものが新たな制約になり始めています。
主流のABF基板は有機材料ゆえに、チップの大型化や高電力化によって反り・熱変形・微細配線の限界が顕在化し、性能向上を支えきれなくなる可能性があります。
2-2. ガラス基板が解決する熱・平坦性・信号損失
そこで注目されているのが ガラス基板 です。
ガラスは熱変形が小さく、表面が非常に平坦で、高周波信号の損失も少ないという特性を持ちます。
これにより、より大きなパッケージに多数のチップレットやHBMを搭載でき、複数基板に分散していた機能を1つに集約できます。
結果としてデータ転送距離が短くなり、性能向上と省電力化を同時に実現できます。
これは単なる材料の置き換えではなく、AIサーバーの設計思想そのものを変える可能性を秘めています。
2-3. 量産課題と2030年代の採用見通し
ガラス基板には、量産技術、コスト、加工時の微細な割れなどの課題が残っています。
しかし、2030年前後にはハイエンドAIサーバーで本格採用が始まるとの予測もあります。
創薬・気象予測など大規模計算を必要とする分野の発展を支える基盤技術として、ガラス基板はGPUやHBMほど派手ではないものの、次世代AIインフラの本命候補と言えるでしょう。
第3章 インセンサコンピューティング ― カメラが「見る」から「考える」へ変わる日
関連記事：AIは世界をどう見るのか？ イメージセンサーが変える未来社会と巨大市場の正体
3-1. カメラ増加が引き起こす通信・電力の限界
AIの普及に伴い、社会に設置されるカメラの数は急増しています。
工場の検査装置、防犯カメラ、自動運転車、ドローン、ロボット、スマートフォンなど、私たちの生活は大量のイメージセンサーに囲まれています。
しかし現在の仕組みでは、カメラが撮影した映像をサーバーやAIチップへ送り、そこで画像認識や異常検知を行います。
つまり「撮影」と「判断」が分離されているのです。自動運転やスマートシティが普及すると、膨大な映像が送られ続け、通信量・データセンター負荷・電力消費が急増し、判断遅れによる安全リスクも高まります。
3-2. センサーが“脳を持つ”新しいアーキテクチャ

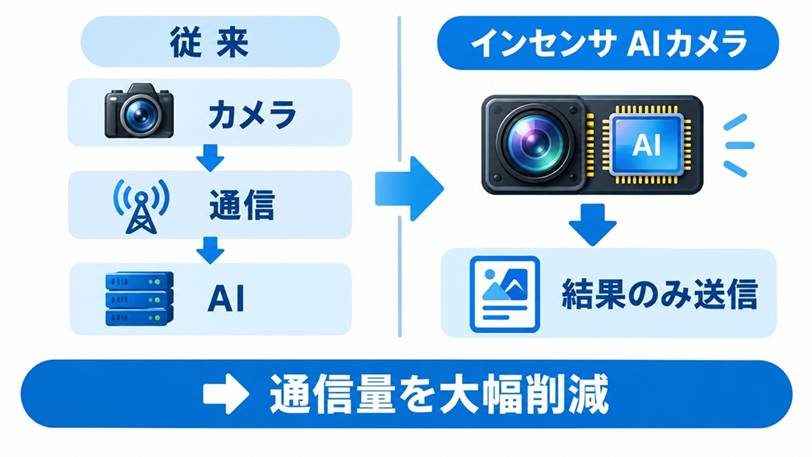

そこで期待されているのが インセンサコンピューティング です。
これはイメージセンサー内部にAI機能を組み込み、撮影と同時に判断を行う技術です。
従来は映像そのものを外部へ送っていましたが、インセンサコンピューティングではセンサー自身が「人を検出」「異常を発見」「障害物を認識」などの結果だけを出力します。
例えるなら、従来は「カメラ」と「脳」が分離していたのが、カメラそのものに脳が内蔵されるイメージです。
これにより通信量は大幅に減り、映像を外部へ送らないためプライバシー保護にもつながり、自動運転車やロボットの応答速度・安全性も向上します。
3-3．実装課題と期待される応用領域
現状では、受光素子と演算回路を高密度に集積する難しさや製造コストなどの課題があります。
しかしソニーをはじめとするセンサー企業や研究機関が開発を進めており、実現への期待は高まっています。
AI社会では「見るデータ」がさらに増え続けるため、すべてをクラウドに送る方式には限界があります。

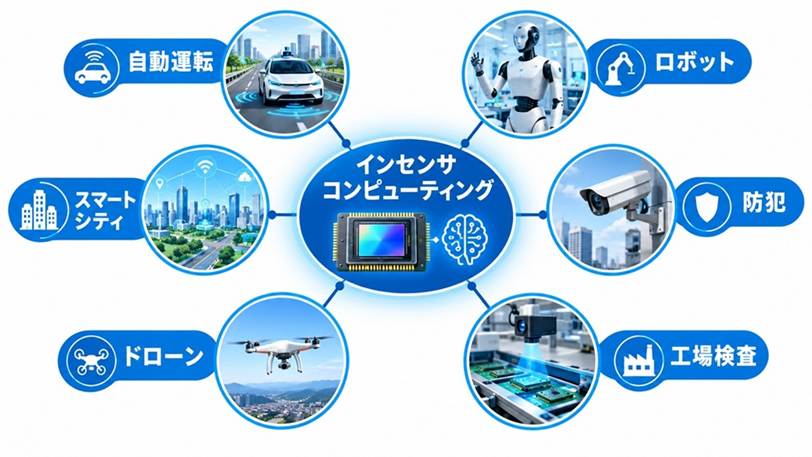

インセンサコンピューティングは、情報爆発を支える次世代センシング技術として、スマートシティ、ロボット、自動運転、産業監視など幅広い領域で大きな可能性を持っています。
第4章 スピントロニクス ― 「電池交換が不要な社会」を実現するかもしれない技術
4-1. インフラ老朽化と監視の必要性

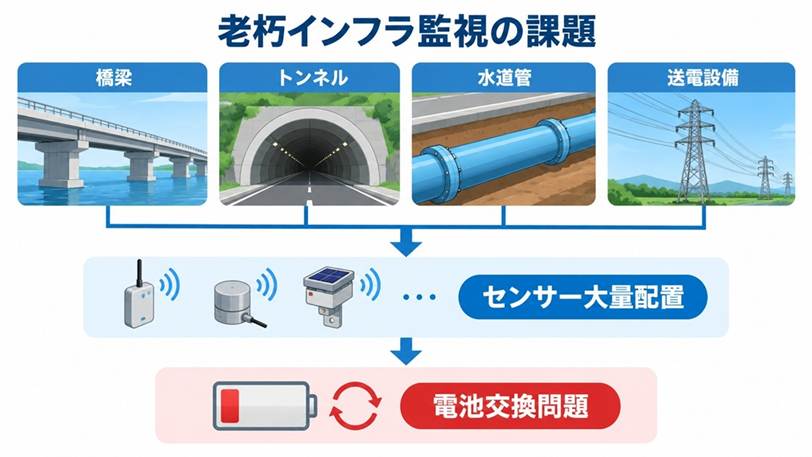

日本では高度経済成長期に整備された橋やトンネル、水道管、送電設備が老朽化しています。
同様の課題は欧米や中国でも進んでおり、インフラ維持は世界共通の問題になりつつあります。
橋の振動や変形、水道管の漏水、送電設備の異常発熱などをリアルタイムで監視できれば、事故の前に異常を発見できます。
しかし、山間部や地下などに数百万〜数千万個のセンサーを設置すると、電池交換という現実的な壁が立ちはだかります。
技術的には監視可能でも、運用面で成立しない可能性があるのです。
4-2. 電池交換問題を解決するスピンデバイス
そこで注目されているのが スピントロニクス です。
従来の半導体は電子の電荷で情報を処理しますが、スピントロニクスは電子の磁気的性質である「スピン」も利用します。
原理を細かく理解する必要はありません。
重要なのは、スピントロニクスで作られるMRAMなどが 電源を切ってもデータを保持できる という点です。
多くの半導体は待機中でも情報保持のために電力を使いますが、スピントロニクス回路は必要な時だけ動作し、それ以外はほぼ電力を使いません。
これにより、太陽光・振動・温度差などの微小なエネルギーだけで長期間動作するセンサーが実現します。
つまり 「設置したら10年以上ほぼ放置できるセンサー」 が現実になる可能性があります。
4-3. 普及への課題と社会的インパクト

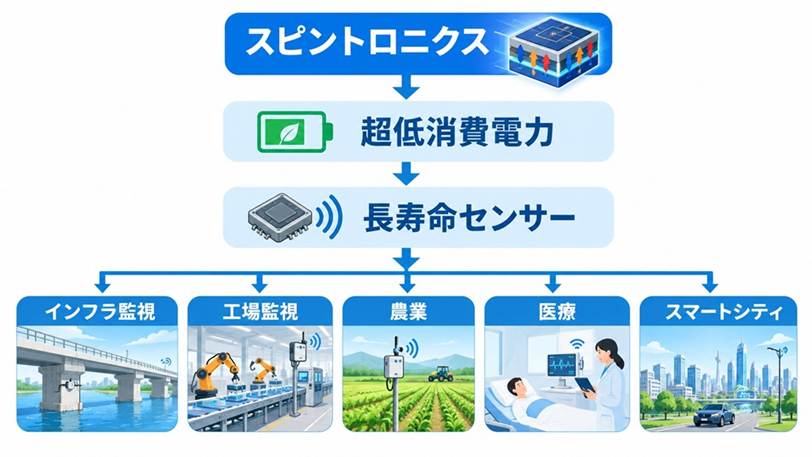

この変化はインフラ監視だけにとどまりません。
工場設備、農業、物流、医療機器、スマートシティなど、あらゆる分野で大量のセンサー設置が可能になります。
現状ではMRAMの製造コストや量産技術、既存半導体との統合など課題がありますが、大手メーカーが開発を進めており、一部では実用化も始まっています。
AIの進化が注目される一方で、社会を安全に維持するには現実世界のデータ収集が不可欠です。
スピントロニクスは派手ではありませんが、老朽化するインフラを支え、未来のスマート社会を実現する重要な基盤技術となる可能性があります。
第5章 光ニューラルネットワーク ― AIの電力問題を根本から覆す「究極の挑戦」
5-1. AI電力問題と電子計算の限界
関連記事：【次世代原子炉への投資増加の動き】SMR（小型モジュール炉）が変えるデータセンタ向け電力供給
AIは今後も進化し続けます。
しかし、その前提として避けて通れないのが 電力問題 です。
現在のAIデータセンターは膨大な電力を消費し、最新のAIサーバーは1台あたりの消費電力が急増しています。
世界では電力供給や冷却設備の不足が深刻化しています。
GPUやHBM、高度な冷却技術によって性能は向上していますが、いずれも既存技術の延長線上にあり、電子を動かす限り発熱と電力消費は避けられません。
5-2. 光で計算するという新しいアプローチ
関連記事：AIデータセンターはどこまで高速化できるのか？ 光通信の次に来る技術を解説

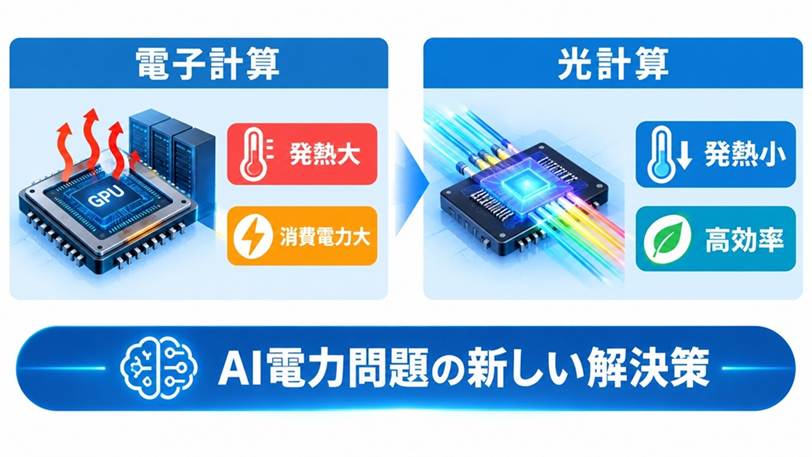

そこで「計算方法そのものを変えられないか」という発想から生まれたのが 光ニューラルネットワーク（ONN） です。
光は電子と異なり、発熱が極めて小さく、エネルギー効率に優れています。
光ニューラルネットワークはレーザー光の性質を使ってAI計算を行う技術であり、重要なのは 「計算の一部を電子ではなく光で行う」 という点です。
これが実現すれば、AI計算の電力を大幅に削減でき、冷却設備への依存も小さくなります。
結果として、AIデータセンターの省電力化、AIサービスの低コスト化、生産性向上、電力インフラ負荷の軽減など、社会全体に大きなメリットが生まれます。
5-3. 実現難易度と2040年代の可能性
現在の光ニューラルネットワークは研究段階で、大規模な実用システムはまだありません。
半導体並みの高密度集積、製造コスト、既存システムとの接続など課題は多く残っています。
本コラムで紹介した技術の中でも、光ニューラルネットワークは最も実現難易度が高い技術です。
しかし、それは裏を返せば 最も大きな可能性を秘めている ということでもあります。
2040年前後に実用化の道筋が見えれば、AIアクセラレータ市場を根本から変える可能性があります。
現在はGPUやHBMがAIブームを支えていますが、次の時代は光計算が主役になるかもしれません。
電力問題を根本から解決し得る技術として、光ニューラルネットワークは今後も注目すべき存在です。
まとめ

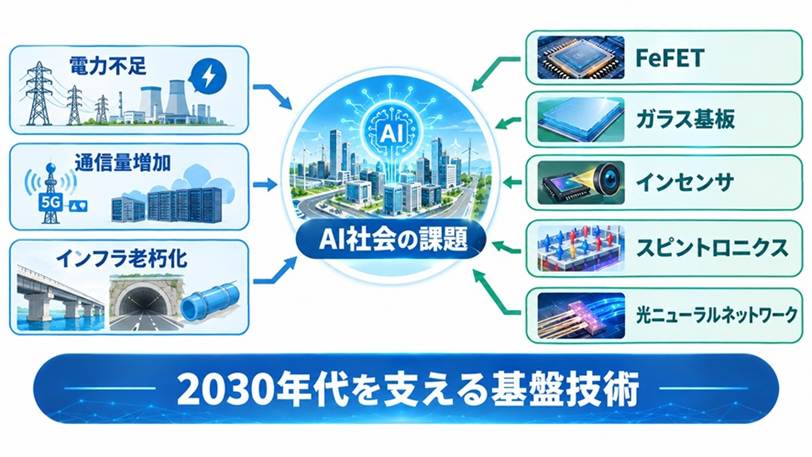

AI社会は、電力不足、通信量の増大、インフラ老朽化といった構造的な課題を抱えています。
本コラムで紹介したFeFET、ガラス基板、インセンサコンピューティング、スピントロニクス、光ニューラルネットワークは、いずれも派手さこそありませんが、これらの本質的な問題を解決し得る重要な基盤技術です。
半導体の歴史を振り返れば、産業を変革したのは常に“次の本命”となる地味な技術でした。
2030年代のAIインフラを支えるのは、こうした新しい技術群であり、未来の産業構造を読み解く鍵となるでしょう。
