はじめに

生成AIが急速に普及する中、半導体業界ではGPUやHBMなどAIサーバー向けデバイスが注目されています。

しかし、AIが社会へ深く浸透するほど重要になるのは、AIが判断するための「入力情報」をどのように取得するかという点です。

その一つが、スマートリングです。

現在のスマートリングは、心拍や睡眠を測定する健康管理機器として普及が進んでいますが、今後はAIエージェントやARグラスと連携し、人間の体調・行動・状態変化をリアルタイムで伝える「個人AIセンサー」へ進化する可能性があります。

本コラムでは、スマートリングに搭載される半導体技術を整理し、2030年・2035年に向けて必要となる次世代半導体と市場動向を解説します。

●ARグラスはスマホの次になるのか―AI時代の新しい入口と半導体インフラの行方

第1章　現在のスマートリングと搭載半導体

１．スマートリングが注目される理由

スマートリングは、スマートウォッチに続く新しいウェアラブル機器として存在感を高めています。

Oura RingやGalaxy Ringなどが代表例で、心拍・睡眠・体温・活動量を24時間測定できることが特徴です。

指輪型は軽量で装着感が少なく、睡眠中でも違和感が少ない点が評価されています。

近年は決済や本人認証にも対応し、用途は健康管理から日常生活の利便性へ広がりつつあります。

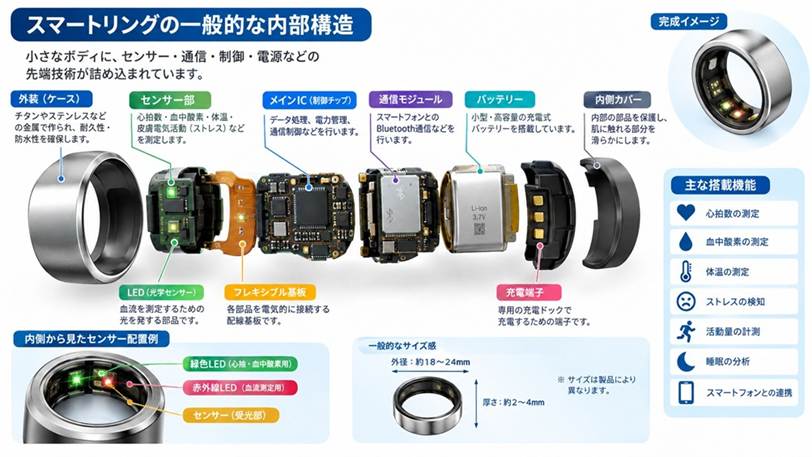

（※本図は、スマートリングの一般的な内部構造を理解するためにAIで生成した模式図です。実際の部品構成、センサー配置、寸法および搭載機能は製品によって異なります。）

２．小さなリングに搭載された半導体

スマートリングの魅力は、極めて小さなリング内に複数の半導体を高密度で搭載し、数日間連続で動作させる点にあります。

スマートフォン以上に厳しい省電力設計が求められ、半導体メーカーの技術力が試されます。

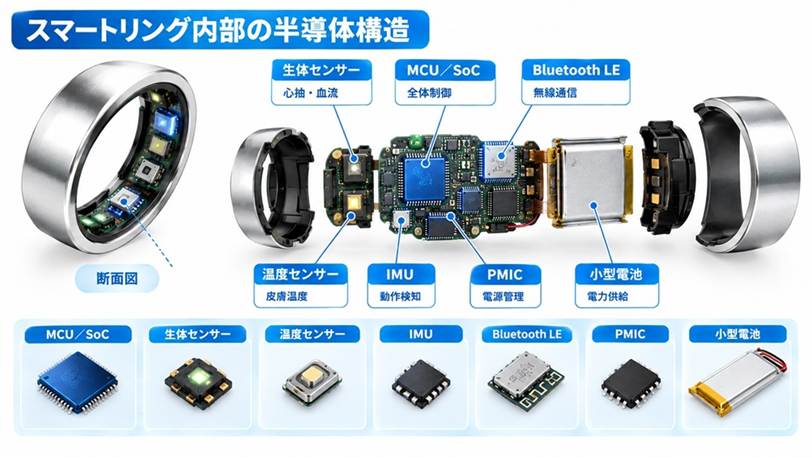

搭載される主な半導体は次の通りです。

MCU／SoC：リング全体の制御
Bluetooth LEチップ：スマートフォンとの通信
生体センサー：心拍・血流・SpO₂測定
IMUセンサー：動作・歩数検知
温度センサー：皮膚温度測定
PMIC：電源管理
NFCチップ：決済・認証
セキュアエレメント：セキュリティ処理

※SpO₂（エスピーオーツー）測定とは、動脈血中のヘモグロビンがどれだけ酸素と結合しているか（酸素飽和度）を、指先などに光を当てて“非侵襲的に”推定する検査です。

※IMU（Inertial Measurement Unit）センサーとは、加速度・角速度（場合により地磁気）をリアルタイムに計測し、物体の“動き・姿勢・向き”を推定する慣性計測装置です。

※PMIC（Power Management IC）とは、電子機器の“すべての電源をまとめて管理する”ための集積回路（電源管理IC）です。

これらが常時動作し、取得したデータをスマートフォンへ送信します。

そのため、演算性能よりも超低消費電力・小型化・通信効率が最優先になります。

３．スマートリングの主役はGPUではなくMCU

AIブームではGPUが注目されますが、スマートリングの中心はMCUです。

Nordic Semiconductor、ルネサス、InfineonなどのBluetooth LE対応MCUが広く採用され、数mm角の小型チップでセンサー制御・通信・電源管理を担います。

近年はMCUとBluetoothを統合したSoCの採用が進み、さらなる省電力化が求められています。

４．なぜスマホ用SoCは使えないのか

スマートフォンは高性能CPUやGPUを搭載し、動画編集やゲーム、生成AI処理を行います。

しかしスマートリングは数十mAhの小型電池で数日間動作する必要があり、スマホ向けSoCでは消費電力が大きすぎます。

スマートリングは「性能競争」ではなく省電力競争の世界であり、mW級の消費電力で常時動作できる半導体が求められます。

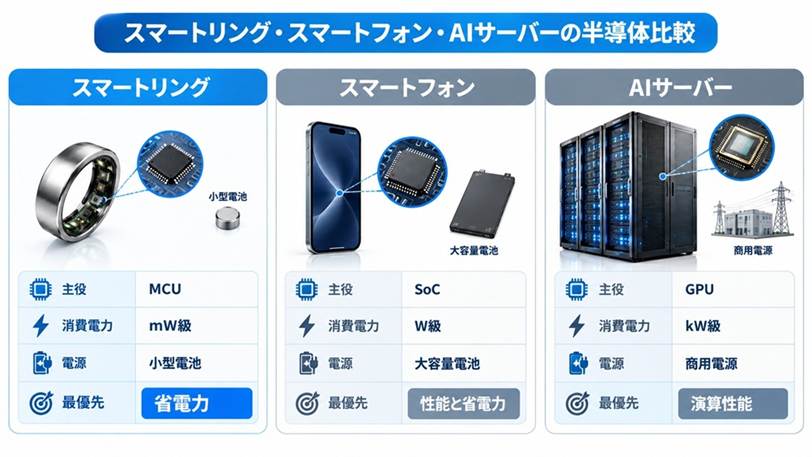

●スマホ・スマートリング・AIサーバーの比較

項目	スマートリング	スマートフォン	AIサーバー
主役半導体	MCU	SoC	GPU
消費電力	mW級	W級	kW級
電源	小型電池	大容量電池	商用電源
発熱許容	極小	中程度	大
最優先項目	省電力	性能と省電力	演算性能

５．スマートリング市場が半導体業界に与える意味

スマートリングは市場規模こそまだ小さいものの、

生体センサー
Bluetooth LE
NFC
PMIC
超低消費電力MCU

といった技術が一つの製品に集約される「省電力半導体のショーケース」です。

さらに、リング内部で簡易AI推論を行うエッジAI対応製品も登場し始めています。

これはARグラス、補聴器、医療機器、産業IoTにも共通する技術トレンドであり、スマートリングは次世代ウェアラブルの方向性を示す存在になりつつあります。

第2章　AI時代に向けて2030年までに必要となる半導体

現在のスマートリングは、心拍・睡眠・活動量などを測定し、スマートフォンやクラウドで解析する仕組みが中心です。

しかしAIが高度化するほど、スマートリング自身がデータを一次解析し、人間の状態を理解する役割が求められるようになります。

大量のデータを常時送信する方式では、通信電力・バッテリー消費・プライバシーの課題が大きくなるためです。

１．エッジAIがスマートリングの標準機能になる

今後はリング内部でAI推論を行い、重要な情報だけをスマートフォンへ送信する「エッジAI」が主流になると考えられます。

たとえば、

異常な心拍変動
睡眠障害の兆候
ストレス増加
熱中症リスク

などをリング自身が判断し、必要なときだけ通知する仕組みです。

これにより、消費電力を抑えながら高度なサービスが実現します。

２．超低消費電力MCUが進化の中心になる

スマートリングは電池容量が極端に小さいため、スマホ向けAIプロセッサのような高性能チップは搭載できません。

そこで重要になるのが、AI推論を実行できる超低消費電力MCUです。

近年のMCUは、

機械学習
パターン認識
異常検知

などの軽量AI処理を実行できるよう進化しています。

今後は「必要なときだけ高性能で動く」ことが求められ、低リーク電流・スリープ制御・電源制御技術が競争力の中心になります。

３．電源管理IC（PMIC）が最重要デバイスになる

AI機能が増えるほど、センサー・MCU・通信回路の電力制御は複雑になります。

スマートリングでは、待機状態と高性能モードを切り替える制御が不可欠であり、MCU以上に重要になる可能性があるのがPMIC（Power Management IC）です。

特に、

超低待機電力
高効率DC-DC変換
バッテリー寿命の最大化

が差別化要因になります。

AIサーバーではGPUが主役ですが、スマートリングではPMICが性能を左右する可能性があります。

４．UWBがスマートリングの用途を拡大する

2030年に向けて注目されるのがUWB（Ultra-Wideband）です。
※UWB（Ultra‑Wideband）とは、 “極めて広い周波数帯を使うことで、数センチ級の高精度測位と高速・低遅延通信を可能にする無線技術”です。

Bluetoothは通信に優れますが、位置測位精度には限界があります。

一方UWBは数cmレベルの高精度測位が可能で、スマートリングは個人認証デバイスとして進化します。

例として、

自宅の自動解錠
自動車の乗車認証
オフィスの入退室管理
PCログインの自動化

などが挙げられます。

ARグラスやスマートウォッチとの連携にも活用されるでしょう。。

５．セキュリティ半導体の重要性が急上昇する

スマートリングが決済・認証・AI連携を担うようになると、セキュリティは最重要テーマになります。

生体情報は金融情報と同等の価値を持つため、セキュアエレメントや暗号処理チップの需要が大きく伸びる可能性があります。

「どれだけ測定できるか」よりも「どれだけ安全に扱えるか」が競争力になります。

６．エネルギーハーベスティングは実用化するのか

電池容量の制約を補う技術として、体温発電・振動発電・太陽光発電・無線給電などのエネルギーハーベスティングが研究されています。
※エネルギーハーベスティング（Energy Harvesting）とは、周囲の環境に存在する“微小なエネルギー（光・熱・振動・電磁波など）を集めて電力に変換し、電子機器の電源として利用する技術”です。

2030年までに完全充電不要になる可能性は高くありませんが、補助電源として採用が進めば連続使用期間は大きく伸びます。

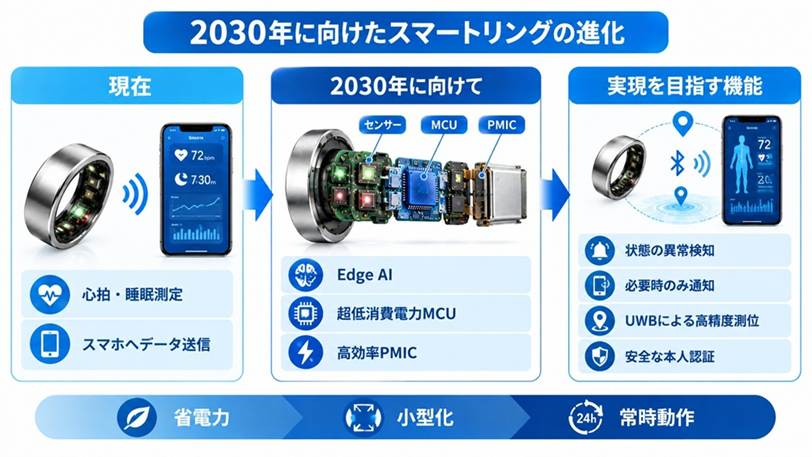

７．2030年のスマートリングは何が変わるのか

2030年頃のスマートリングは、現在の「状態を測定する機器」から「状態を理解する機器」へ進化すると考えられます。

その進化を支えるのは、

Edge AI対応MCU
超低消費電力PMIC
UWB通信チップ
セキュリティチップ
次世代センサー

といった半導体群です。

AIサーバーが性能競争の世界なら、スマートリングは省電力競争の世界であり、まったく異なる技術体系が求められます。

第3章　個人AIセンサーへ進化する2035年のスマートリング

現在のスマートリングは、心拍・睡眠・体温などを記録する健康管理機器として利用されています。

しかし2035年には、AIエージェントやARグラスと連携し、人間の体調・感情・行動をリアルタイムで伝える「個人AIセンサー」へ進化する可能性があります。

これはスマートリング単体の進化ではなく、AIクラウド・AIエージェント・ARグラスといった周辺技術の発展と組み合わさることで実現します。

１．健康管理は「予測」へシフトする

2035年のスマートリングは、単なる健康記録ではなく、AIによる予測機能が標準化すると考えられます。

AIが長期間のデータを解析することで、

疲労蓄積の予測
睡眠障害の早期検知
ストレス増加の兆候
熱中症リスクの事前警告

など、未来の体調変化を先回りして通知することが可能になります。

このためには、高精度センサー・AI推論回路・超低消費電力メモリが不可欠です。

２．生体認証の中心デバイスになる

2035年には、スマートリングが本人認証の中心デバイスになる可能性があります。

パスワードやスマートフォン依存の認証は、紛失・忘却・操作の手間といった課題があります。

一方スマートリングは常時装着されるため、

心拍パターン
血流特性
体温変動
動作パターン

などを組み合わせることで、本人以外が装着しても識別できる「連続認証」が可能になります。

自宅・オフィス・自動車・金融機関など、あらゆる認証がリングで完結する未来が見えてきます。

３．AIエージェントのための入力装置になる

AIエージェントは、スケジュール管理や情報検索などを自律的に行う存在へ進化しています。

しかし現在のAIは、人間の体調や感情を十分に理解できません。

スマートリングが取得する

心拍変動
皮膚温度
活動量
睡眠状態

といった情報をAIへ提供することで、AIエージェントは利用者の状態を踏まえた支援が可能になります。

「今日は疲労が強いので会議を減らしましょう」「集中力が落ちているので休憩を推奨します」といった提案が現実になる未来です。

４．ARグラスとの連携が進む

2030年代にARグラスが普及すれば、スマートリングとの連携は非常に強力な組み合わせになります。

ARグラス　：情報表示
AIクラウド　：情報処理
スマートリング　：状態入力

という役割分担が成立し、AIが常時ユーザーの状態を理解しながら情報を提示する「身体とAIがつながった体験」が実現します。

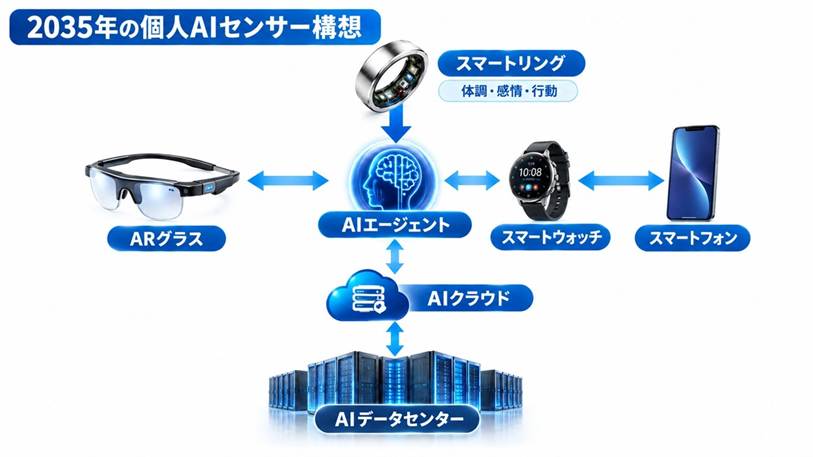

５．AIの感覚器官としてのスマートリング

AIサーバーは膨大な計算能力を持ち、GPUはさらに進化します。

しかし、どれほど高性能なAIでも、入力情報がなければ判断できません。

人間で例えるなら、GPUは脳であり、スマートリングは目・耳・神経のような感覚器官になります。

2035年には、AIへどのような情報を入力するかが新しい競争軸となり、スマートリングはAI社会の末端インフラとして重要な役割を担う可能性があります。

７．AIエコシステムの中でスマートリングが占める位置

スマートリングがスマートフォンを置き換えるわけではありません。

むしろ、

AIデータセンター
AIクラウド
AIエージェント
ARグラス
スマートリング

が連携する新しいエコシステムが形成されます。

その中でスマートリングは、人間の状態をリアルタイムで取得する最前線のセンサーとして機能します。

健康管理機器を超え、AI社会を支える「個人AIセンサー」へと進化する未来が見えてきます。

第4章　スマートリング市場で需要を取り込む半導体企業

2035年にスマートリングが「個人AIセンサー」へ進化すると、リング内部で動作する半導体の需要が大きく拡大します。

特に、

MCU
生体センサー
通信チップ
PMIC
セキュリティ半導体

などを供給する企業に新たな成長機会を得る可能性があります。

AIサーバー市場ではGPUが主役ですが、スマートリング市場ではまったく異なる企業群が主役になります。

１．スマートリングが求める半導体は「小型・省電力・常時動作」

スマートリングが求める半導体はAIサーバーとは大きく異なります。

AIサーバー　：GPU・HBM・高速ネットワーク
スマートリング　：超低消費電力・小型化・センサー統合・常時動作

この違いが、半導体企業の勢力図を大きく変える可能性があります。

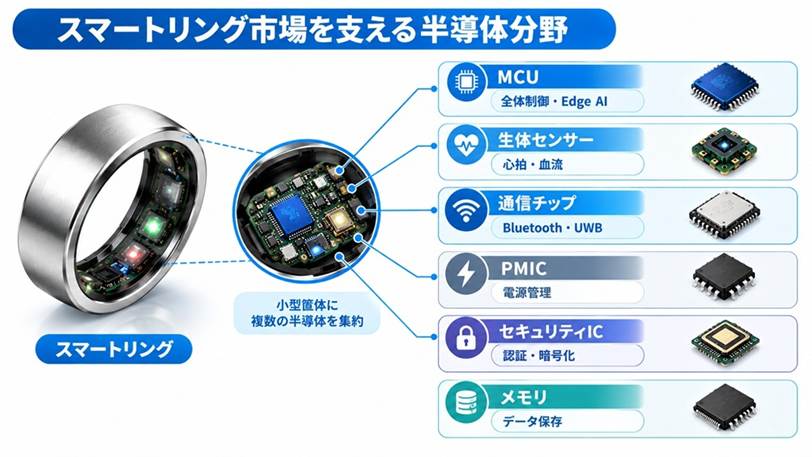

スマートリングで重要になる分野は次の通りです。

半導体分野	主な用途
MCU	全体制御・エッジAI
生体センサー	心拍・血流・体温測定
IMUセンサー	動作検知
Bluetooth/UWB	通信・位置認識
PMIC	電源管理
セキュリティチップ	認証・暗号化
メモリ	データ保存

今後のスマートリングは機能の高度化に伴い、これらすべての半導体需要を押し上げる可能性があります。

２．MCU・無線通信分野の注目企業

スマートリングの頭脳となるのがMCUです。

●Nordic Semiconductor

Bluetooth LE内蔵SoCで圧倒的な存在感を持ち、Oura RingやGalaxy Ringなどウェアラブル市場と高い親和性があります。

今後、エッジAI対応MCUの需要が増えるほど、同社の強みがさらに際立ちます。

●ルネサスエレクトロニクス

日本を代表するMCUメーカーで、産業機器で培った低消費電力技術がウェアラブルにも適しています。

MCU・PMIC・セキュリティの統合ソリューションを提供できれば、スマートリング市場で存在感を高める可能性があります。

●Infineon Technologies

ドイツの大手半導体メーカーです。

MCUだけでなく、NFC・セキュリティ・電源管理まで幅広い製品を持つ総合半導体メーカーです。

スマートリングの高機能化が進むほど、同社の強みが活きる構造になります。

３．生体センサー市場は拡大するのか

AIは入力情報がなければ機能しません。

その意味では、センサーはAI社会の入口とも言えます。

●Sony

イメージセンサーで世界的な存在ですが、ウェアラブル向けセンシング技術も強化しています。

生体情報取得の市場が拡大すれば、ソニーの技術が活かされる可能性があります。

●ams OSRAM

光学センサーの世界的企業で、PPGセンサー（心拍・血流測定）に強みがあります。

スマートリングの普及とともに需要が期待されます。

●STMicroelectronics

MEMSセンサーや低消費電力デバイスに強く、スマートリング・ARグラス・医療機器・IoTなど幅広い市場と関連します。

●TDK

MEMSセンサーや慣性センサーで存在感があり、ウェアラブル市場の成長と相性が良い企業です。

４．電源管理IC市場は見過ごせない

スマートリングでは、電池よりも電源管理技術が重要になる可能性があります。

どれほど優れたセンサーやAI機能を搭載しても、電池が持たなければ意味がありません。

●Texas Instruments（TI）

アナログ半導体の世界的リーダーで、超低消費電力PMICを幅広く展開しています。

●ROHM

日本企業の中では有力候補で、低消費電力アナログ技術を強みとしています。

ウェアラブル市場との相性が非常に良いと考えられます。

●Analog Devices（ADI）

医療機器やセンシング市場で強みを持ち、高性能アナログ技術がスマートリングにも適しています。

５．セキュリティ半導体は新たな成長領域になる

スマートリングが本人認証・決済・AI連携を担うようになると、セキュリティは最重要テーマになります。

セキュアエレメント・暗号化チップ・認証ICの需要は確実に増加します。

パスワードに依存しない社会が進むほど、ハードウェアレベルのセキュリティが不可欠になります。

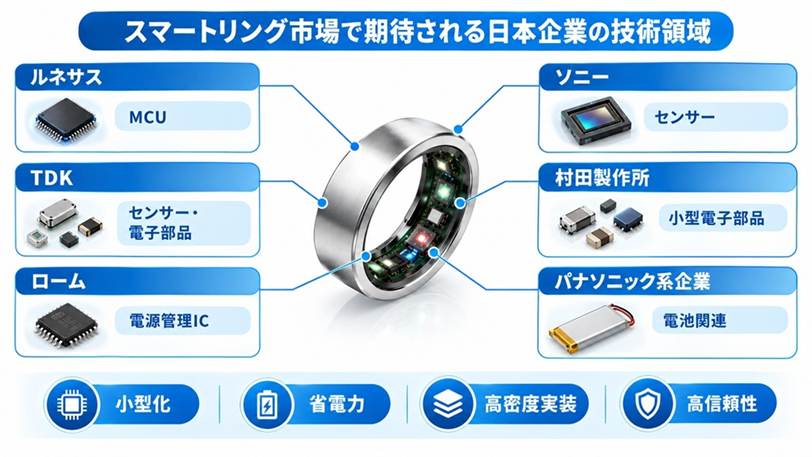

６．日本企業に広がる新たな機会

スマートリング市場は、米国企業だけが有利な市場ではありません。

むしろ日本企業が強みを持つ分野が数多く存在します。

注目分野

分野	日本企業
MCU	ルネサス
センサー	ソニー、TDK
電子部品	村田製作所
PMIC	ローム
電池関連	パナソニック系企業
実装技術	日本の材料・部品メーカー群
